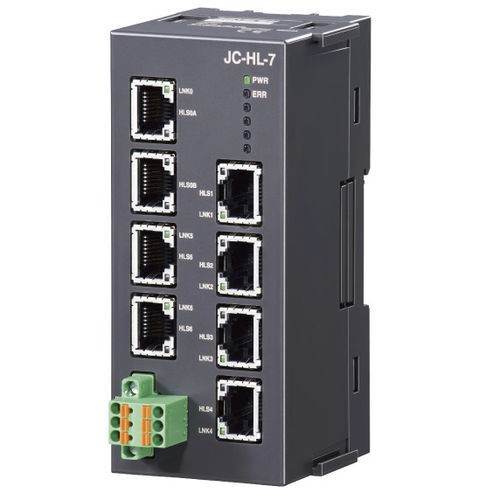

Módulo de sistema hub JC series

O módulo HUB aumenta o comprimento total do cabo de rede e do cabo de derivação HLS é a abreviatura de "Hi-speed Link System" da Step Technica Co., Ltd. *1. A distância máxima de transmissão entre o módulo mestre e o módulo HUB, o módulo HUB e o módulo HUB, o módulo HUB e o módulo escravo é a seguinte. 100 m a 12 Mbps, 200 m a 6 Mbps e 300 m a 3 Mbps. *2 Certifique-se de que liga o HLS0A/HLS0B ao lado do anfitrião. *3 A resistência de terminação deve ser activada para os módulos em ambas as extremidades da linha de comunicação. A resistência de terminação está incorporada na porta do lado do alimentador do módulo HUB. Exemplos de configuração do sistema (utilização CUnet) *1. A distância máxima de transmissão entre o módulo de E/S CUnet e o módulo HUB, o módulo HUB e o módulo HUB é a seguinte. 100 m a 12 Mbps, 200 m a 6 Mbps e 300 m a 3 Mbps. *2. Certifique-se de que liga o CU0A/CU0B ao lado do anfitrião. *3. A resistência de terminação deve ser activada para os módulos em ambas as extremidades da linha de comunicação. A resistência de terminação está incorporada na porta do lado do alimentador do módulo HUB.
