Scanner de 2 eixos scanCONTROL 30xx
de perfispara medição dimensionalde medição de forma

scanner de 2 eixos
scanner de 2 eixos
scanner de 2 eixos
Guardar nos favoritos
Comparar


Características

Número de eixos
de 2 eixos
Aplicações
de perfis, para medição dimensional, de medição de forma, para máquina de medição tridimensional, para aplicações de cola, para peças pequenas, para tubos, para inspeção de superfícies, para inspeção de solda, para inspeção de canalização, para inspeção de objeto, para linha de produção, de intervalo, para inspeção dimensional robotizada, para inspeção de brasagem, para controle da qualidade, para robô, para inspeção de soldagem circunferencial, para detecção, para aplicações médicas
Tecnologia
por triangulação a laser, óptico
Configuração
compacto, em linha, fixo
Outras características
de alta velocidade, de alta resolução, de alta precisão, Ethernet, IP67, de díodo laser azul, de eletrônica integrada, automático, sem contato, robótico
Comprimento

112 mm (4 in)

Largura

96 mm (4 in)

Distância de leitura

MÍN: 10 mm (0 in)

MÁX: 290 mm (11 in)

Descrição

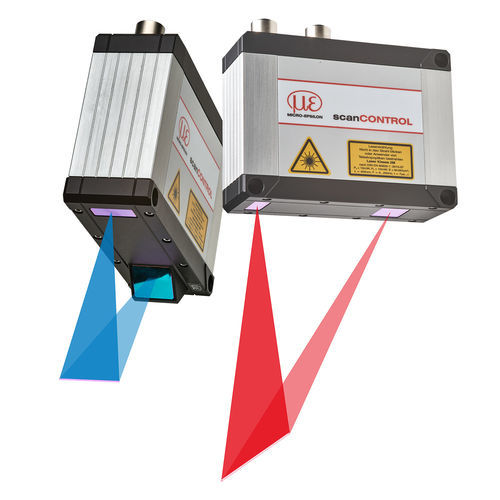

os scanners laser scanCONTROL 30xx/BL são projetados para tarefas de medição dinâmica com altas exigências de resolução e precisão. Disponíveis com faixas de medição de 25 e 50 mm (ao longo da linha de laser/eixo X), eles são usados principalmente em tarefas de automação, monitoramento de produção e processo, bem como controle de qualidade. O modo selecionável High Dynamic Range (ou modo HDR) oferece adicionalmente um recurso inovador de controle de exposição que permite resultados precisos mesmo em superfícies exigentes. os scanners laser scanCONTROL estão entre os sensores de perfil de mais alto desempenho em termos de tamanho, precisão e taxa de medição. Estes novos scanners de perfil laser scanCONTROL 30xx com linha laser azul estão disponíveis com faixas de medição de 25 e 50 mm (ao longo da linha laser/eixo X). Eles fornecem dados de perfil 2D calibrados com cerca de 5,5 milhões de pontos por segundo e geram até 2048 pontos de medição por perfil. Aqui, os modelos scanCONTROL 3060-25/BL atingem uma resolução X de cerca de 12 µm. Com uma frequência de perfil até 10 kHz, os novos scanners de perfil a laser destinam-se a processos de alta velocidade. Ao contrário do laser vermelho de onda longa, a luz laser azul-violeta de onda curta dificilmente penetra no objeto de medição. Particularmente com materiais orgânicos, como madeira ou objetos semitransparentes, como contas adesivas ou perfis de plástico, este efeito torna-se visível. O scanner a laser faz uma imagem nítida da linha azul do laser mesmo nestes tipos de superfícies. A linha de laser é então projetada sobre o elemento sensor, o que permite resultados de medição estáveis e precisos.

---

VÍDEO
