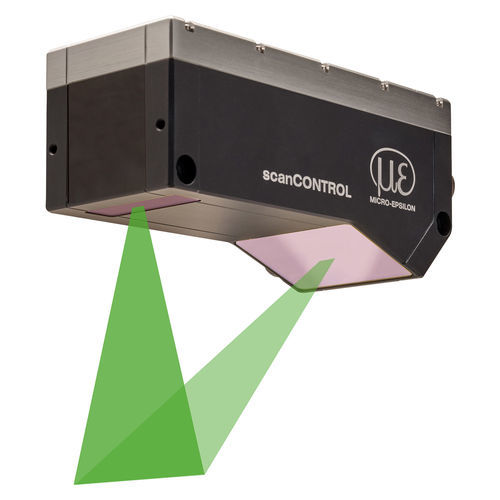

Scanner 3D scanCONTROL 8x00

de mediçãopara inspeçãopara inspeção de solda

Visão geral do produto
A família scanCONTROL 8x00 (scanCONTROL 8500 / 8200) são scanners de perfil a laser para medições precisas de perfil 2D e geração de nuvens de pontos 3D calibradas. Combinam iluminação Green Laser, perfis de classe 4K e avaliação SMART 3D integrada para capturar perfis com alto nível de detalhe e fornecer saída 3D calibrada para inspeção inline e monitoramento de processos.

Principais características

• 4.224 pontos por perfil para detecção de detalhes
• Taxa de medição até 25.000.000 pontos/s para processos dinâmicos
• Tecnologia Green Laser para maior estabilidade de sinal e baixo ruído em superfícies exigentes
• Avaliação SMART 3D integrada no próprio scanner (sem controlador externo)
• Transmissão de valores SMART via PROFINET, EtherCAT, Ethernet/IP e Ethernet nativo (UDP / Modbus TCP)
• Valid3D: nuvens de pontos 3D calibradas via GigE Vision / GenICam

Scanner ultracompacto com processamento integrado
A série 8x00 apresenta design ultracompacto com processamento SMART 3D embarcado. Destina-se à integração fácil em instalações estáticas e aplicações robotizadas, permitindo medições autônomas sem hardware de controlo adicional.

• Formato ultracompacto
• Fácil integração no sistema (uso estático e em robótica)
• Armazenamento de programas de medição no scanner para operação SMART autônoma

Tecnologia Green Laser
A largura de onda otimizada do Green Laser reduz o ruído de medição e melhora a repetibilidade em diversos tipos de superfície. Tempos de exposição mais curtos e maior robustez do sinal ampliam a aplicabilidade a superfícies reflexivas, absorventes ou mistas.

Nuvens de pontos 3D calibradas (Valid3D)
Os dispositivos geram nuvens de pontos 3D calibradas (Valid3D) para avaliação 3D real. A saída Valid3D via GigE Vision / GenICam pode ser processada por software de terceiros ou integrada em soluções personalizadas.

Software e operação SMART
O software 3DInspect permite configurar e criar programas de medição 2D/3D. Existem mais de 80 programas de medição pré-definidos (folga, ângulo, altura de degrau, etc.). Os programas podem ser armazenados no scanner para operação SMART autônoma e saída direta para PLCs ou redes industriais.

Prontidão industrial e opções
A série 8x00 é projetada para ambientes industriais e oferece opções de refrigeração para altas temperaturas ambiente (dissipador passivo, refrigeração ativa com ventoinha, soluções de refrigeração personalizadas). Várias interfaces industriais facilitam a integração em sistemas de automação.

Aplicações

• Automação de soldagem: controle de folga e inspeção de cordões
• Produção de baterias: alinhamento de células e verificação de altura
• Monitoramento de montagem: inspeção de cordões de adesivo e verificações dimensionais
• Fabricação eletrônica: inspeção de montagem de PCB e monitoramento de processo

Especificações técnicas

• Série / modelos: scanCONTROL 8x00 (ex.: 8500 / 8200)
• Pontos por perfil: 4.224
• Taxa máxima de medição: até 25.000.000 pontos/s
• Resolução: perfis de classe 4K
• Tecnologia laser: Green Laser (comprimento de onda otimizado para baixo ruído)
• Avaliação integrada: SMART 3D no scanner (sem controlador externo)
• Interfaces / protocolos: PROFINET, EtherCAT, Ethernet/IP; Ethernet nativo (UDP / Modbus TCP)
• Saída 3D: nuvens de pontos calibradas (Valid3D) via GigE Vision / GenICam
• Programas de medição: >80 programas 2D/3D integrados; armazenamento no scanner
• Opções: refrigeração passiva/ativa/personalizada para altas temperaturas
• Uso típico: instalação estática, integração em robô, controle inline
