Profilômetro óptico surfaceCONTROL

3Dpara a indústria automotivacompacto

Visão geral

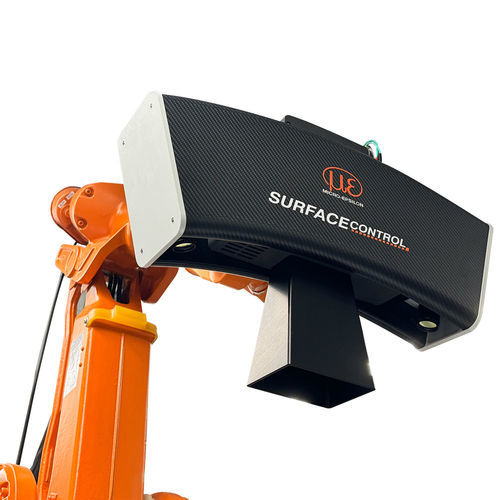

O sistema de medição surfaceCONTROL Automotive fornece deteção de defeitos totalmente automatizada em carroçarias não acabadas (BIW). Utiliza projeção de luz de franjas em superfícies com reflexão difusa juntamente com algoritmos de machine learning para detectar defeitos locais de forma, como marcas de pressão, fissuras e afundamentos, com elevada precisão e repetibilidade.

Configuração do sistema
Configurado conforme requisitos do cliente, o sistema integra sensores, robôs, computadores, software e interfaces. O número de sensores e robôs é escalável para atender a diferentes tempos de ciclo e exigências de rendimento. A simulação baseada em CAD é utilizada na fase de planeamento para modelação virtual dos sensores e análise de campos de visão, distâncias de medição e sombreamento potencial.

Funcionalidades de deteção
A inspeção alcança uma cobertura de área ≥ 97 %, permitindo a inspeção até às arestas. Detecta de forma fiável defeitos em zonas fortemente curvas (p. ex. cavidades de puxadores de porta, arestas de desenho) e em superfícies BIW lixadas ou pré-tratadas. A compensação de posição 6D integrada corrige automaticamente desvios de posição e orientação, permitindo medições rápidas, precisas e repetíveis. O cálculo automático da posição do objeto permite ajustar posições de medição e corrigir ângulos de abertura de peças móveis.

Ferramentas de software

• Digital Stone: não requer peças de referência; adaptável a diferentes tipos de defeito.
• Digital Master: gera um master digital a partir de peças de referência sem defeitos; permite inspeção completa de superfícies fortemente curvas.
• Digital Light Tunnel: define propriedades de superfície e luz ambiente; alinhamento direcionado sob iluminação controlada para investigar efeitos específicos.

Avaliação de defeitos e exportação de dados
O sistema gera dados 3D reais para cada defeito, permitindo extrair características 3D detalhadas como diâmetro, área e altura. É possível a classificação individual de defeitos com tolerâncias configuráveis. Todos os resultados podem ser exportados em formato XML para integração em sistemas de garantia de qualidade e sistemas a jusante.

Vantagens principais

• Deteção e localização precisa de defeitos
• Alta cobertura de área em superfícies curvas e arestas (≥ 97 %)
• Compatível com robôs industriais comuns
• Configuração escalável de sensores e robôs
• Integração completa de sensores, robótica e automação

Características técnicas / especificações

• Princípio de medição: projeção de luz de franjas/estruturada em superfícies com reflexão difusa
• Tipos de defeito detetados: marcas de pressão, fissuras, afundamentos (defeitos locais de forma)
• Saída de dados: XML com características 3D do defeito (diâmetro, área, altura)
• Cobertura de área: ≥ 97 % (inclui regiões curvas e de borda)
• Compensação de posição: compensação de deslocamento 6D integrada
• Configuração: número escalável de sensores e robôs; compatível com robôs industriais comuns
• Planeamento: simulação CAD para análise de campo de visão, distância e sombreamento
• Software: deteção baseada em machine learning; Digital Stone, Digital Master, Digital Light Tunnel
• Superfícies adequadas: superfícies BIW não tratadas, lixadas ou pré-tratadas
• Integração: sensores, robótica, computadores, software e interfaces fornecidos como sistema
