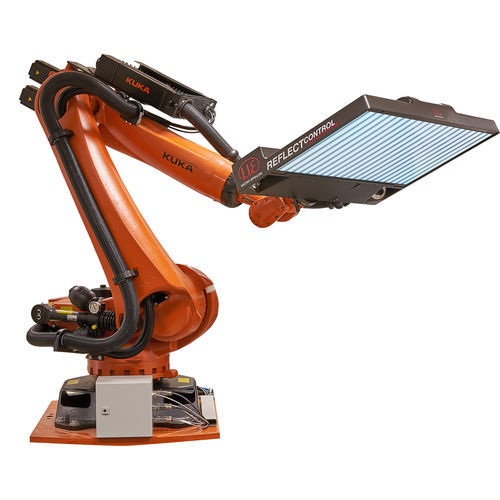

Profilômetro óptico reflectCONTROL

3Dpara a indústria automotiva

Visão geral
reflectCONTROL Automotive permite a inspeção totalmente automática de carroçarias pintadas através de células robotizadas que detetam, medem em 3D e classificam defeitos típicos de pintura. Os sistemas fornecem medições precisas e repetíveis e podem ser integrados com equipamentos automáticos de processamento e marcação para um fluxo completo desde a inspeção até o pós‑processamento.

Capacidades principais
reflectCONTROL Automotive realiza deteção de defeitos em toda a superfície e avaliação de aparência com elevada precisão posicional, permitindo a localização exata para retrabalhos automatizados e dados de qualidade rastreáveis.

Características

• Deteção de defeitos até às arestas < 1 mm
• Mede bordas de design e tetos de alto contraste
• Adapta‑se aos ângulos de abertura de componentes móveis (portas, tampas)
• Grande área de medição > 98 % da superfície exterior
• Elevada precisão posicional dos defeitos detetados
• 2‑em‑1: deteção de defeitos e avaliação de aparência

Desempenho
O sistema alcança uma taxa de deteção de > 98,5 %, reproduzível independentemente da cor da carroçaria. Garante ampla cobertura e deteta pequenos defeitos próximos das arestas mantendo alta repetibilidade.

Reconstrução 3D e dados
A reconstrução 3D única atribui altura, profundidade e volume a cada defeito. Os dados de medição são exportáveis em formato XML para integração nos sistemas de qualidade do cliente.

Avaliação de aparência
A avaliação de aparência é efetuada a partir das imagens capturadas sem hardware adicional. A avaliação sem contacto é totalmente integrada, repetível e suporta um número ilimitado de posições de medição para medições de aparência de superfície completa.

Automação e integração
A solução integra‑se com sistemas robotizados de processamento e marcação para permitir ações automáticas posteriores, como lixagem robotizada, suportadas pela elevada precisão posicional para operações posteriores.

Especificações técnicas

• Produto: reflectCONTROL Automotive (sistema automatizado de inspeção de superfície para carroçarias pintadas)
• Capacidade de deteção: defeitos < 1 mm a partir das arestas
• Cobertura de área: > 98 % da superfície exterior
• Taxa de deteção: > 98,5 % (típica)
• Funções: deteção de defeitos, medição 3D, classificação, avaliação de aparência integrada
• Saídas 3D: altura, profundidade, volume por defeito
• Exportação de dados: saída XML compatível com sistemas de qualidade
• Integração: sistemas robotizados, processamento e marcação automáticos; suporta pós‑processamento automático
• Avaliação de aparência: baseada em imagens, sem necessidade de hardware adicional
