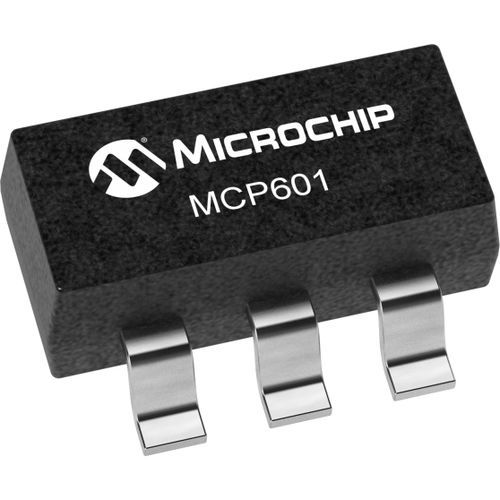

Amplificador de áudio MCP601

de potênciade correntede tensão

O amplificador operacional (amplificador operacional) MCP601 tem um produto de largura de banda de ganho de 2,8 MHz com uma corrente de funcionamento típica baixa de 230 uA e uma tensão de desvio inferior a 2 mV. O MCP601 usa a tecnologia CMOS avançada da Microchip, que fornece baixa corrente de polarização, operação de alta velocidade, alto ganho de loop aberto e oscilação de saída rail-to-rail. O MCP601 opera com uma única tensão de alimentação que pode ser tão baixa quanto 2,7 V, enquanto consome menos de 325 uA de corrente quiescente. O MCP601 está disponível em embalagens padrão PDIP de 8 camadas, SOIC, TSSOP e SOT-23A de 5 camadas. Este amplificador é ideal para controlo de processos industriais, dispositivos de baixa potência operados por bateria, equipamento portátil, equipamento de aquisição de dados, equipamento de teste e aplicações de áudio de gama baixa. Características do produto Corrente de polarização de entrada baixa: 1 pA (tip.) Baixa tensão de desvio de entrada: 2 mV (máx.) Ganho unitário estável Saída Rail to Rail Gama de temperaturas alargada Paramétricos CMRR Mínimo (dB) - 75 Proteção EMI melhorada - Não Densidade do ruído da tensão de entrada (nV/rt(Hz)) - 29 PM (deg) - 50 PSRR Mínimo (dB) - 80 # Número por pacote - 1 Taxa de variação (V/µs) - 2,3 Vos máximo µV (microvolt) - 2000
