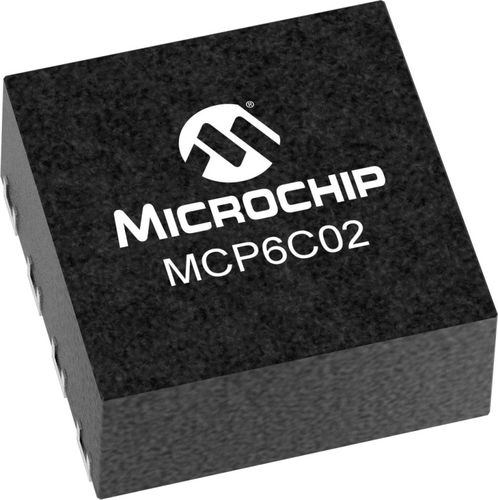

Amplificador de potência MCP6C02

de correntede tensãoem modo comum

O amplificador de deteção de corrente do lado alto MCP6C02 fornece correção da tensão de desvio de entrada para um desvio e uma deriva de desvio muito baixos. Este dispositivo é oferecido com ganhos predefinidos de 20, 50 e 100 V/V. A gama de modo comum de entrada estende-se de 3V a 65V, e a tensão de funcionamento da fonte de alimentação é de 2V a 5,5V. Características do produto Arquitetura de desvio zero Funcionamento bidirecional ou unidirecional Desvio máximo inferior a 16 µV Desvio máximo de desvio inferior a 85 nV/°C Gama de modo comum de entrada especificada: 3V a 65V Rejeição EMI melhorada Especificado de -40 a +125°C (Pacote SOT-23) Especificado de -40 a +150°C (Pacote VDFN) Embalagem pequena SOT-23 de 6 pinos e VDFN 3x3 de 8 pinos Qualificação AEC-Q100 Grau 1: Pacote SOT-23 de 6 pinos Grau 0: Pacote VDFN de 8 pinos Parametrização CMRR Mínimo (dB) - 132 Proteção EMI melhorada - Sim Ganho (dB) - 20, 50, 100 Erro de ganho máximo (%) - 1,6 Tensão de modo comum de entrada Máx. (V) Máx. V (volt) - 65 Tensão de modo comum de entrada Mínima dB (decibéis) - 3 PSRR Mínimo (dB) - 109 Desvio de Vos Máx µV (microvolt) - 85 Vos Máx µV (microvolt) - 16
