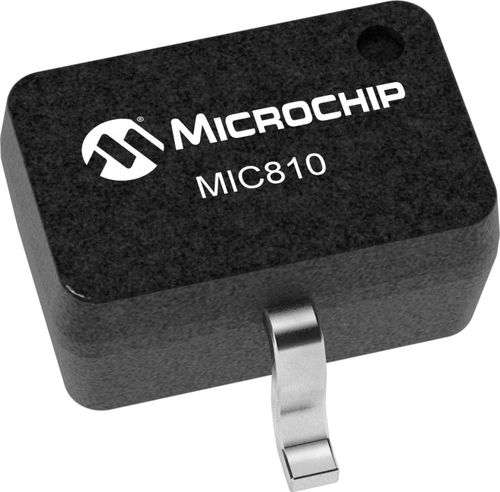

Supervisor de microprocessadores MIC810

Os MIC809 e os MIC810 são os circuitos supervisórios do microprocessador barato que monitoram fontes de alimentação no microprocessador basearam sistemas. A função destes dispositivos é afirmar uma restauração se a fonte de alimentação deixa cair abaixo de um nível de ponto inicial restaurado designado. Diversos níveis de ponto inicial restaurados diferentes estão disponíveis para acomodar 3V, 3.3V ou 5V sistemas de energia. O MIC809 tem uma ativo-baixa saída de /RESET, quando o MIC810 oferecer uma saída RESTAURADA ativo-alta. A saída restaurada está garantida para permanecer afirmou para um mínimo de 140ms depois que VCC aumentaram acima do nível de ponto inicial restaurado designado. Tendo uma fase push pull da saída, o MIC809/810 não exige para levantar o resistor na saída. O MIC809/810 vem o pacote SOT-23 e SC-70 em um pino de 3. O MIC809 está igualmente disponível com um intervalo restaurado mais curto (30ms mínimo). Veja o MIC809-5. Características adicionais Monitor de tensão da precisão para fontes de alimentação 3V, 3.3V ou 5V /RESET permanece válido com VCC tão baixo como 1.4V para a parte empacotada SOT-23 /RESET permanece válido com VCC tão baixo como 1V para a parte empacotada SC70 Tipicamente menos corrente da fonte de than15µA para SOT-23 empacotou a parte a corrente típica da fonte 5µ para SC70 empacotou a parte larguras de pulso 140ms restaurado mínimas disponíveis Disponível pacote SOT-23 e SC-70 no pino de 3
