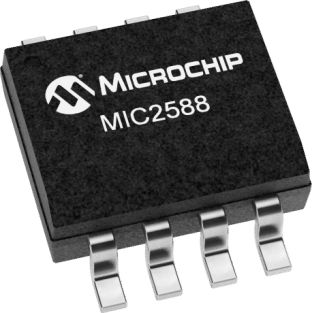

Controlador de fontes de alimentação de substituição rápida MIC2588

com circuitos integrados

O MIC2588 e o MIC2594 são controladores de troca a quente de tensão negativa de canal único, concebidos para responder à necessidade de inserção e remoção seguras de placas de circuitos em backplanes de sistemas de alta tensão "activos", utilizando muito poucos componentes externos. O MIC2588 e o MIC2594 estão disponíveis numa embalagem SOIC de 8 pinos e funcionam em conjunto com um MOSFET de canal N externo para o qual o acionamento da porta é controlado para proporcionar limitação da corrente de arranque e controlo da taxa de variação da tensão de saída. A proteção contra falhas de sobreintensidade também é fornecida e inclui um limiar de sobreintensidade programável. Durante uma condição de sobrecarga de saída, um circuito de regulação de corrente constante é ativado para assegurar que a fonte de alimentação do sistema mantém a regulação. Se uma condição de falha exceder um atraso de 400µs, o MIC2588 e o MIC2594 bloquearão a saída do disjuntor e permanecerão no estado desligado até serem reiniciados pelo ciclo do pino UV/OFF ou da alimentação do IC. É fornecido um sinal mestre Power-Good para indicar que a tensão de saída do circuito de arranque suave está dentro do seu intervalo de saída válido. Este sinal pode ser utilizado para ativar um ou mais módulos conversores DC-DC. Características do produto Permite a inserção e remoção seguras de backplanes de -48V (nominal) activos Funciona de -19V a -80V Função de disjuntor eletrónico Atraso de 400µs de "nuisance-trip" (tFLT) incorporado Corrente de saída máxima regulada em falhas Limitação programável da corrente de irrupção Resposta rápida a condições de curto-circuito (< 1µs) Bloqueios programáveis de subtensão e sobretensão (MIC2588-xBM) Histerese UVLO programável (MIC2594-xBM) Comunicação de falhas: Sinal de saída Active-HIGH (-1BM) e Active-LOW (-2BM) Power-Good
