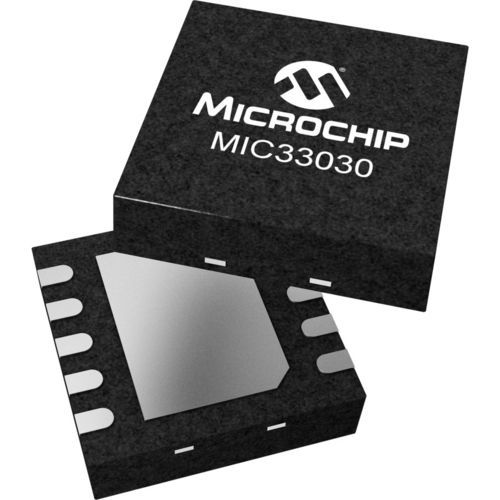

Regulador de potência eletrônico MIC33030

CCde frequência de comutaçãosíncrono

O MIC33030 é um regulador buck síncrono de alta eficiência, 8MHz, 400mA com um indutor interno e modo HyperLight Load®. O HyperLight Load® proporciona uma eficiência muito elevada em cargas leves e uma resposta transitória ultra-rápida que é perfeitamente adequada para fornecer tensões ao núcleo do processador. Uma vantagem adicional desta arquitetura proprietária é a tensão de ondulação de saída muito baixa ao longo de toda a gama de cargas com a utilização de condensadores de saída pequenos. O pequeno encapsulamento de 2,0 mm x 2,5 mm poupa espaço precioso na placa com um indutor integrado e requer apenas dois condensadores externos. O MIC33030 foi concebido para ser utilizado com condensadores de saída minúsculos, tão pequenos como 2,2 µF. Isto dá ao MIC33030 a facilidade de utilização de um LDO com a eficiência de um conversor CC HyperLight Load®. O MIC33030 atinge uma eficiência no modo HyperLight Load® tão elevada como 75% a 1mA, com uma corrente quiescente muito baixa de 21µA. Com cargas mais elevadas, o MIC33030 proporciona uma frequência de comutação constante até 8MHz. O MIC33030 está disponível numa embalagem de 10 pinos de 2,5 mm x 2,0 mm com uma gama de temperaturas de junção de funcionamento de -40°C a +125°C. Características do produto Simplifica o design para dois condensadores externos Tensão de entrada: 2,7V a 5,5V Precisão da tensão de saída de ±2,5% sobre a temperatura corrente de saída de 400mA Eficiência de até 75% a 1mA corrente quiescente típica de 21µA Funcionamento PWM até 8MHz em modo contínuo Resposta transiente ultra-rápida ondulação de 30mVpp no modo HyperLight Load® ondulação da tensão de saída de 7mV em modo PWM total Interruptores MOSFET totalmente integrados 0.corrente de desligamento de 01µA Desligamento térmico e proteção de limite de corrente Opções de tensão de saída fixa e ajustável disponíveis (0,7V a 3,6V) 2.5mm x 2.0mm 10-Cabeças
