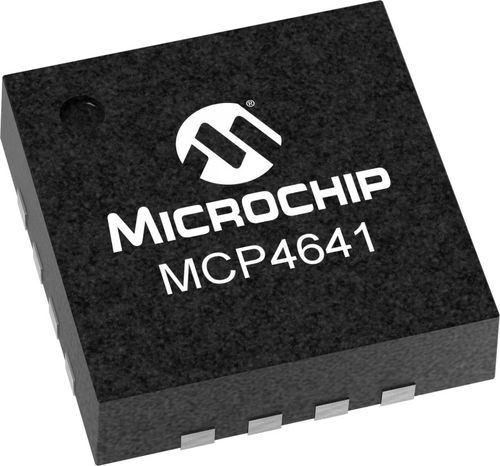

Potenciômetro SMD MCP4 series

manualdigitalde precisão

O nosso vasto portfólio de potenciómetros digitais para aplicações controladas com precisão permite-lhe criar soluções de resistências de alta precisão, de pequeno formato, multicanal e controladas digitalmente. Oferecemos dispositivos de potenciómetro digital com resistências típicas de ponta a ponta de 2,1 kΩ, 5 kΩ, 10 kΩ, 50 kΩ e 100 kΩ. Estes dispositivos estão disponíveis com uma resolução de 6, 7 ou 8 bits. As opções de interface série permitem-lhe integrar facilmente o dispositivo na sua aplicação. Para algumas aplicações, a interface simples de subida/descida será adequada. Os dispositivos de resolução mais elevada (7 e 8 bits) requerem frequentemente a leitura/escrita direta no registo de controlo do raspador, o que é suportado pelas interfaces SPI ou I2C. O SPI é mais simples de implementar, mas o I2C usa apenas dois sinais (pinos) e pode suportar vários dispositivos no barramento serial sem pinos adicionais. Oferecemos dispositivos voláteis e não voláteis (EEPROM), permitindo-lhe a flexibilidade para otimizar a conceção do seu sistema. A opção EEPROM integrada permite-lhe guardar as definições do potenciómetro digital quando o dispositivo é desligado e restaurá-las para os seus valores originais quando o dispositivo é reiniciado. As configurações de rede de resistências permitem minimizar o tamanho e o custo da embalagem para a funcionalidade pretendida. Por exemplo, na família de dispositivos MCP4017/18/19, se pretender uma resistência variável (reóstato), pode selecionar o MCP4019 numa embalagem SC70 de 5 pinos de baixo custo para obter a funcionalidade. Em algumas aplicações, os componentes combinados são essenciais para garantir o desempenho do sistema. Fabricamos redes de resistências de potenciómetro digitais duplas e quádruplas no mesmo silício e combinamo-las rigorosamente para criar um bom ajuste para estes tipos de aplicações.
