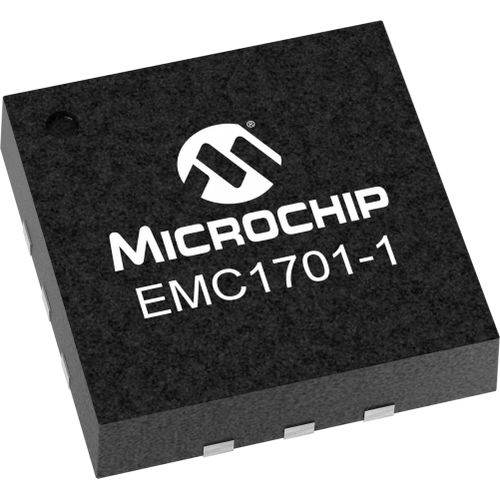

Circuito integrado conversor de potência EMC1701-1

programávelde amostragem

O EMC1701 é uma combinação de dispositivo de deteção de corrente do lado alto com medição de temperatura de precisão. Ele mede a tensão desenvolvida através de um resistor de deteção externo para representar a corrente do lado alto de uma bateria ou regulador de tensão. O EMC1701 também mede a tensão do barramento e usa esses valores medidos para apresentar um cálculo de potência proporcional. O EMC1701 contém circuitos adicionais de deteção de picos bidireccionais para assinalar picos de corrente instantâneos com duração de tempo e limiar de magnitude programáveis. Finalmente, o EMC1701 inclui um canal de díodo interno para medição da temperatura ambiente. Tanto a deteção de corrente como a monitorização da temperatura incluem dois níveis de proteção: um que pode ser mascarado e faz com que o pino ALERT# seja ativado, e outro que não pode ser mascarado e faz com que o pino THERM# seja ativado. Características do produto Medição de corrente bidirecional Mede a tensão do barramento precisão de medição de corrente de 1% Integrado ao longo de 82ms a 2,6sec com resolução de 11 bits gama de tensão de barramento de 3V a 24V Calcula a potência proporcional Controlos de software para programar a duração do tempo e o limiar de magnitude Alimentação por bus ou separada para funcionamento a baixa tensão Ampla gama de temperaturas de funcionamento: -40°C a +85°C precisão de ±1°C (-5°C < TA < 85°C) Saídas ALERT# e THERM# para comunicação de temperatura, tensão e limite fora de corrente Endereço SMBus selecionável por pinos Leitura e escrita de blocos Disponível em um pacote QFN de 12 pinos 4mm x 4mm compatível com RoHS (EMC1701-1) Disponível em um pacote de 10 pinos MSOP compatível com RoHS (EMC1701-2) Computadores portáteis e de secretária Sistemas de gestão de energia Aplicações incorporadas
