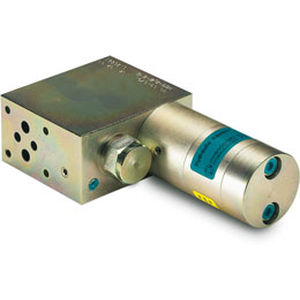

Miniamplificador de pressão oscilante HC3-C

de óleo

Descrição O HC3-C, uma variação do HC3, é usado para aplicações com caudais maiores, fornecendo uma resposta rápida o desvio incorporado até 50 L/MIN. É uma unidade compacta que pesa somente 4,0 quilogramas, projetados para o uso em NG6 (D03) que empilha sistemas múltiplos. A pressão máxima da tomada é a barra 500 em versões padrão. Um ajuste da pressão da tomada é realizado variando a pressão fornecida. Funções Quando a pressão da bomba é alcançada no porto de A, a válvula de verificação (b) fechar-se-á e o óleo fluirá através do orifício (a) à unidade de oscilação da bomba OP. A pressão do fim será conseguida pela bomba de oscilação OP. A unidade parará automaticamente quando a pressão do fim no lado de alta pressão é alcançada. Se uma gota de pressão no lado de alta pressão existe devido ao consumo ou ao escapamento, a válvula OP operar-se-á automaticamente para manter a pressão do fim.
