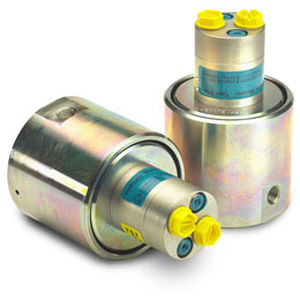

Miniamplificador de pressão oscilante HC8

de óleo

Descrição O HC8 é desenvolvido para aplicações onde intensificou a pressão até 2.000 que a barra é exigida. Operando-se como o HC2, o HC8 é um dispositivo original, independente que, impulsione a pressão de entrada até por uma relação do 20:1 sem o uso de uma fonte de alimentação externa. Além, o HC8 mantém de alta pressão automaticamente compensando o consumo de óleo no lado de alta pressão. A alta pressão é diretamente proporcional à pressão de entrada. O HC8 é uma unidade compacta que pesa 4,5 quilogramas. O HC8 trabalha na pressão de entrada de 20 à barra 200. De alta pressão está disponível no pedido especial. Funções A operação básica é ilustrada no diagrama da função. O óleo é alimentado com o CV direcional da válvula ao no porto, passando livremente pelas válvulas de verificação KV1, KV2 e DV ao lado de alta pressão H. Nesta circunstância, o máximo corre através do impulsionador é conseguido, dando uma função rápido-dianteira. Quando a pressão da bomba é alcançada no lado de alta pressão H, as válvulas KV1, KV2 e DV fechar-se-ão. A pressão do fim será conseguida pela unidade de oscilação da bomba OP. A unidade parará automaticamente quando a pressão do fim no lado de alta pressão H é alcançada. Se uma gota de pressão no lado de alta pressão existe devido ao consumo ou ao escapamento, a válvula OP operar-se-á automaticamente para manter a pressão do fim.
