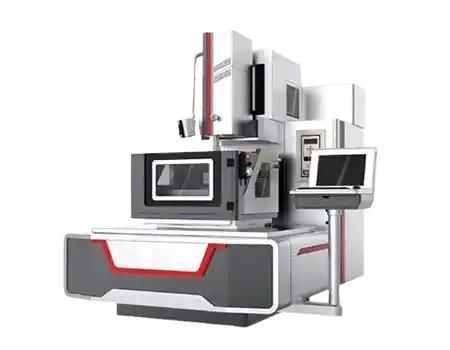

Máquina de eletroerosão a fio DK7725M

de alta precisãode alta velocidadede precisão

Visão geral do produto
O DK7725M faz parte da série DK77M de máquinas CNC de corte por fio (EDM por fio) de precisão. Apresenta uma estrutura compacta e rígida em ferro fundido HT300 para reduzir vibrações e garantir estabilidade de usinagem. O controlo CNC de 5 eixos completo permite cortes cônicos, contornos multiângulo e perfis segmentados para peças complexas.

• Capacidade da peça: 500×400 mm
• Percursos (X×Y): 320×250 mm
• Carga máxima: 250 kg

Principais características

• Controlo CNC de 5 eixos para usinagem cônica e contornos 3D complexos
• Corpo em ferro fundido HT300 que minimiza deriva térmica e deformações
• Guias lineares e fuso de esferas Taiwan Shangyin de alta precisão
• Software inteligente de trajectória de corte para melhor acabamento de arestas e eficiência
• Otimizada para aços ferramenta, carbonetos e ligas especiais

Configurações recomendadas

• Fio de molibdénio de precisão — garante estabilidade dimensional durante cortes de contorno
• Sistema automático de enfiamento do fio — reduz tempos de paragem e melhora a repetibilidade
• Estabilizador de tensão do fio — melhora a consistência da aresta e reduz efeitos de vibração
• Módulo de refrigeração da peça — mantém uniformidade térmica em componentes de precisão
• Controlador anti-eletrolíse — prolonga a vida útil do fio e melhora o acabamento superficial
• Software CAD/CAM de nesting — automatiza trajectórias complexas e bibliotecas de formas

Caso de aplicação

• Cliente: Oficina de moldes de precisão — Coreia do Sul
• Uso: Corte de insertos de moldes para conectores com geometrias escalonadas
• Configuração: DK7725M com guias HIWIN, fio 0,18 mm, enfiamento automático e descarga em alta velocidade
• Resultados: Tolerância dimensional ≤ ±0,006 mm; rugosidade Ra ≤ 0,9 μm; redução do tempo de ciclo ~20% vs geração anterior; precisão repetível e arestas limpas em pequenas características

Especificações técnicas

• Modelo: DK7725M
• Série: DK77M Series
• Tamanho máximo da peça: 500 × 400 mm
• Percurso (X × Y): 320 × 250 mm
• Carga máxima: 250 kg
• Corpo da máquina: ferro fundido HT300 (compacto, rígido)
• Controlo: CNC de 5 eixos completo
• Guias lineares & fusos de esferas: componentes Taiwan Shangyin de alta precisão
• Fio recomendado: fio de molibdénio de precisão (ex. 0,18 mm no caso)
• Equipamento opcional: sistema automático de enfiamento, estabilizador de tensão do fio, módulo de refrigeração, controlador anti-eletrolíse
• Software: CAD/CAM de nesting e software inteligente de trajectória de corte
• Tolerância típica alcançada (caso): ≤ ±0,006 mm
• Rugosidade típica (caso): Ra ≤ 0,9 μm
