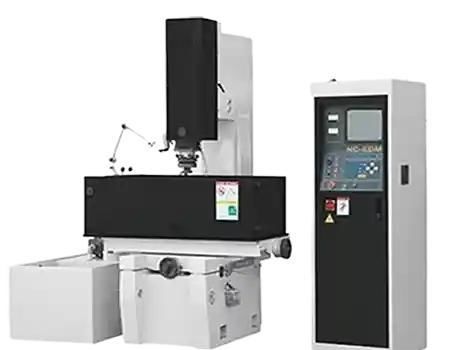

Máquina de eletroerosão por penetração D7132

de alta precisãode precisãode alta produtividade

Visão geral
O D7132 é uma máquina de eletroerosão por imersão CNC de 3 eixos da série D71. Amplia a capacidade da série D71 oferecendo uma mesa de trabalho maior e suporte para peças mais pesadas, mantendo controle de alta precisão e capacidade EDM em múltiplos estágios. A máquina foi projetada para acomodar núcleos de molde, inserts em aço e componentes de ferramentaria pesados, fornecendo precisão dimensional e acabamento superficial consistentes.

Dados básicos do produto

• Tamanho da mesa: 400×250 mm (listado nos detalhes do modelo)
• Dimensão do tanque: 1030×520×320 mm (listado nos detalhes do modelo)
• Peso máximo da peça (listado nos detalhes do modelo): 250 kg

Capacidade expandida / série D71 (descrição do produto)

• Mesa φ500 mm (500×320 mm) (configuração expandida)
• Dimensão do tanque (expandido): 1030×560×320 mm
• Suporta peças pesadas até 550 kg (configuração expandida)

Principais características

• Motor servo CNC do eixo Z (Sanyo, Japan) garante controle preciso do espaço de centelha e da profundidade da cavidade
• Eixos X/Y acionados por fusos de esferas de alta precisão para excelente consistência de movimento
• Suporta peças pesadas até 550 kg sem perda de precisão (configuração D71 expandida)
• Sistema CNC inteligente automatiza desbaste, acabamento e compensação de desgaste
• Estrutura mecânica estável minimiza deriva térmica e vibração para operações de longa duração

Configurações recomendadas

• Suporte de eletrodo com travamento rápido — acelera a troca de eletrodos e assegura concentricidade
• Sistema de filtração de poeira de grafite — mantém o dielétrico limpo ao usar eletrodos de grafite
• Chiller para óleo dielétrico — controla a temperatura do fluido para condições de centelha consistentes
• Sonda de precisão do eixo Z — detecta automaticamente a superfície da peça e melhora a precisão de profundidade
• Pacote de programação EDM multi-estágio — permite ciclos de descarga programáveis do desbaste ao acabamento
• Unidade automática de detecção de incêndio — aumenta a segurança ao operar com dielétricos à base de óleo

Caso de aplicação

• Cliente: Fornecedor de moldes automotivos (Índia)
• Uso: Acabamento EDM em cavidades de moldes de alta precisão para carcaças plásticas complexas
• Configuração: D7132 equipada com chiller de óleo dielétrico, eletrodos de grafite e controle de descarga em 3 estágios
• Resultados: Consistência dimensional ≤ ±0.009 mm; acabamento superficial Ra ≤ 1.4 μm; desgaste médio de eletrodo < 0.18%; feedback do cliente: “Substituímos duas máquinas antigas por um D7132 — é mais preciso, mais rápido e fácil de programar.”

Notas
A página apresenta tanto uma configuração padrão (mesa 400×250 mm, tanque 1030×520×320 mm, 250 kg máx.) quanto uma configuração expandida da série D71 (mesa 500×320 mm / φ500 mm, tanque 1030×560×320 mm, 550 kg máx.). A configuração entregue exata depende do modelo/opções selecionadas e das personalizações.

Especificações / Dados técnicos

• Modelo: D7132 (série D71)
• Mesa (padrão): 400×250 mm
• Mesa (opção D71 expandida): 500×320 mm (φ500 mm)
• Tanque (padrão): 1030×520×320 mm
• Tanque (expandido): 1030×560×320 mm
• Peso máx. da peça (padrão): 250 kg
• Peso máx. da peça (expandido): 550 kg
• Acionamento eixo Z: motor servo CNC (Sanyo, Japan)
• Eixos X/Y: acionados por fusos de esferas de alta precisão
• Controle: sistema CNC inteligente com desbaste/acabamento automatizados e compensação de desgaste
• Precisão: precisão dimensional alcançável dentro de ±0.005–0.01 mm (segundo FAQ do site)
• Capacidade de acabamento superficial: Ra 0.2–0.8 μm alcançável dependendo do material/parâmetros do eletrodo (FAQ do site); caso de aplicação relatou Ra ≤ 1.4 μm
• Desgaste típico do eletrodo (caso de aplicação): < 0.18%
• Projeto mecânico: base fundida de alta rigidez, recursos para minimizar deriva térmica e vibração
• Acessórios opcionais / recomendados: suporte de eletrodo com travamento rápido, filtração de poeira de grafite, chiller de óleo dielétrico, sonda de precisão eixo Z, pacote de programação EDM multi-estágio, unidade automática de detecção de incêndio
• Opções de personalização: tamanho do tanque, sistema de suporte de eletrodo (manual ou automático CNC), corrente máxima de trabalho, tipo de alimentação (acabamento fino ou usinagem bruta), curso do eixo Z (conforme página do produto)
