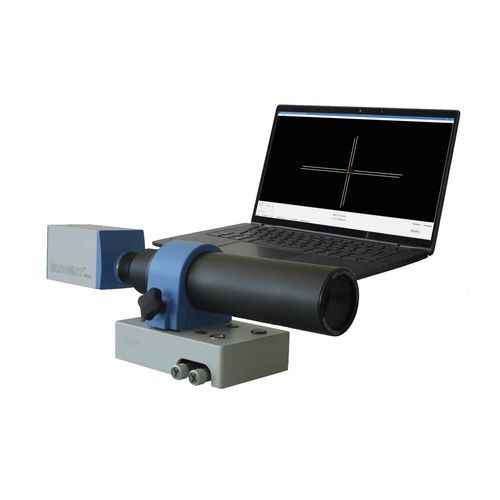

Autocolimador eletrônico ELCOMAT® direct N

Cada ELCOMAT® direct N é composto pelo sensor de autocolimação e pelo software ELCOdirect. O ELCOdirect pode ser utilizado com o Microsoft® Windows e um PC, portátil ou notebook atual. O sensor de autocolimação é ligado ao computador através da interface USB. Uma biblioteca de ligação dinâmica (DLL) do Microsoft® Windows, função de autocolimação, está incluída no software ELCOdirect. O ELCOMAT® direct N destina-se principalmente a ser utilizado no fabrico de ópticas. É particularmente adequado para as seguintes tarefas de medição: - medição de pequenos ângulos - ajuste e calibração de ângulos de alta precisão - automatização de montagens - medição de ângulos em cunha e prisma - monitorização da posição angular Utilize também a tabela de resumo técnico para todos os instrumentos ELCOMAT® para selecionar o produto ELCOMAT® N mais adequado para a sua tarefa de medição. Princípio de medição O diagrama adjacente mostra o princípio de medição de um ELCOMAT® direct N. Primeiro, a imagem do retículo é visualizada através da lente até ao infinito (feixe de luz colimado). Isto significa que o feixe de luz é paralelo ao eixo ótico. Se o feixe de luz for refletido por um espelho plano com uma qualidade de superfície muito elevada (< λ/10), a lente capta a imagem do retículo no sensor CCD. A inclinação do espelho pode ser determinada diretamente a partir do desvio da imagem do retículo refletido em relação ao eixo ótico do sistema ELCOMAT® direct N. Gama e distância de medição O alcance de medição de cada autocolimador permanece constante até uma determinada distância entre o autocolimador e o refletor, diminuindo depois com o aumento da distância de medição devido à vinheta.
