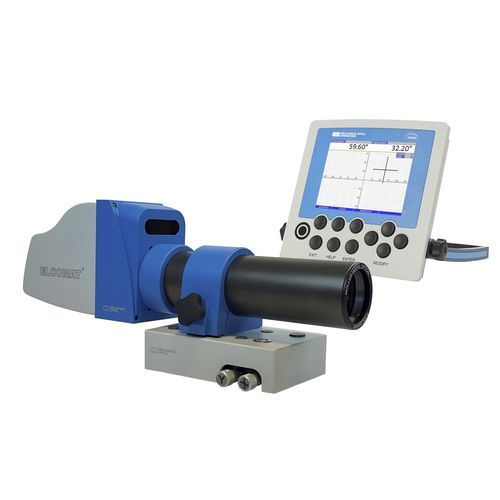

Autocolimador eletrônico ELCOMAT® 5000

Em comparação direta com o seu antecessor ELCOMAT® 3000, o ELCOMAT® 5000 apresenta uma frequência de medição 10 vezes superior, para além de uma gama de medição maior e uma melhor relação sinal/ruído devido ao processamento direto do sinal na cabeça de medição. Além disso, os sensores de posição internos podem ser utilizados para um alinhamento rápido e preciso da cabeça de medição e para a medição imediata da retidão em interação com a nova unidade de visualização 5000. Tarefas de medição - Os autocolimadores electrónicos são utilizados principalmente para as seguintes tarefas de medição: - Medição de pequenos ângulos - Ajuste e calibração ultra-precisos de ângulos - Controlo de qualidade de máquinas-ferramentas e dos seus componentes - Automação de montagens - Monitorização da posição angular Princípio de medição Os autocolimadores são instrumentos de medição ópticos que podem medir as mais pequenas alterações na posição angular de reflectores ópticos. Nos autocolimadores electrónicos, a imagem de autocolimação é detectada por meio de linhas CCD ou câmara. Gama de medição e distância de medição O alcance de medição de qualquer autocolimador diminui com o aumento da distância de medição. A precisão de medição dos autocolimadores depende da distância, o que elimina as influências ambientais. Com os autocolimadores da série ELCOMAT®, o alcance de medição permanece constante até uma determinada distância de medição e depois diminui com o aumento da distância entre o autocolimador e o espelho. O intervalo de medição típico a diferentes distâncias está listado nas especificações técnicas do ELCOMAT® 5000.
