Equipamento de teste de chama SCV

de propagaçãode resistência ao fogoautomático

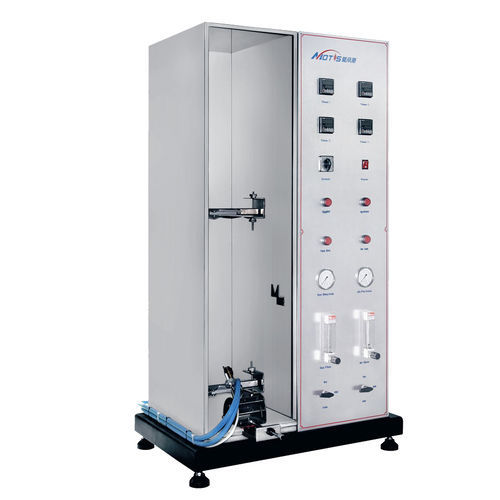

O aparelho de ensaio de propagação da chama, em conformidade com a norma IEC 60332, fornece um procedimento de ensaio para testar a resistência à chama vertical para um único condutor isolado elétrico vertical, cabo ou cabo de fibra ótica, sob uma chama pré-misturada de 1 kW. O procedimento do ensaio de propagação da chama para um cabo isolado simples: a) Um pedaço de cabo isolado simples com um comprimento de 600mm, é montado verticalmente. b) Estabilizar a fonte de ignição de acordo com a norma IEC 60695-11-2, ajustar o ângulo do queimador a 45 graus. c) Impingir a chama no cabo isolado, a uma distância de 475 mm. d) Observar e remover a chama após o tempo específico de aplicação da chama. e) Repetir mais dois ensaios. f) Avaliar os resultados dos ensaios. O Aparelho de Ensaio de Propagação de Chama é constituído por: - Câmara fabricada em aço inoxidável, com revestimento interior anti-corrosão para uma utilização prolongada. - Braço de suporte da amostra em aço inoxidável. - Queimador pré-misturado ar-gás de 1kW. - Medidores de caudal para controlo do caudal de gás propano e de ar. - Regulador individual de gás e ar e manómetro. - Dispositivo de ignição por faísca. - Manómetro de medição da altura da chama. - Kits de calibração da chama para a fonte de ignição, em conformidade com a norma IEC 60695-11-2. - Temporizador automático de aplicação da chama, quatro modos (60/120/240/480s) para troca rápida. Avanço: Armário de fumos integrado montado no chão.
