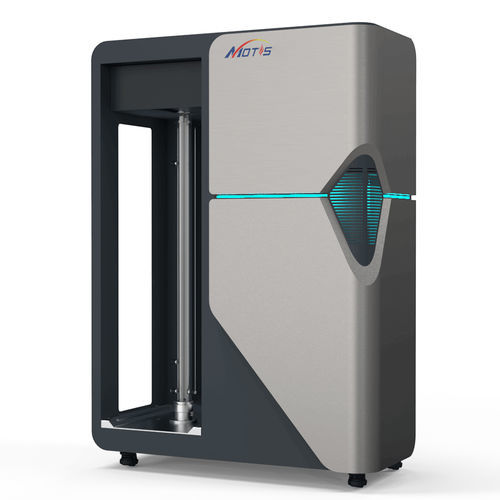

Equipamento de teste de velocidade EFS

automáticopara bateriade chama

O aparelho de ensaio da velocidade de combustão de gás, em conformidade com a norma ISO 817, anexo C, é utilizado para medir a velocidade de combustão de gás inflamável com ar misturado, como refrigerantes, gás de escape térmico de baterias de iões de lítio, através de ensaios com gás replicado sinteticamente. O gás inflamável é pré-misturado com ar num tanque, e a mistura homogénea de gás inflamável e ar é introduzida no tubo de vidro de 1200 mm com um diâmetro interno de 40 mm, e é inflamada com os eléctrodos montados na posição inferior do tubo de vidro. A chama propagar-se-á da extremidade inferior para a superior com uma velocidade de propagação constante na frente da chama. A propagação da chama no interior do tubo é registada utilizando uma câmara de alta velocidade e as imagens são depois transmitidas ao computador para medir a velocidade de propagação da chama e calcular a área da frente de chama. A velocidade de combustão (Su) do gás inflamável é obtida dividindo o volume da mistura consumida pela área da superfície da estrutura. O aparelho de ensaio da velocidade de combustão do gás é constituído por - Tubo de combustão de resistência a alta temperatura, diâmetro de 40mm, comprimento de 1200mm, resistência à pressão melhor que 0.1MPa. - Câmara de pré-mistura de 10L, com uma resistência à pressão não inferior a 1 MPa. - Sistema de medição de pressão, faixa de medição de -0,1 a 0,3 MPa, precisão melhor que 0,05% F.S. - Equipado com um dispositivo de porta de descompressão e uma válvula solenoide especial para distribuição de gás, com uma válvula solenoide com uma resistência à pressão não inferior a 1,6 MPa e uma velocidade de resposta não inferior a 10 ms. - Termopares isolados de tipo K, diâmetro de 1,6 mm.
