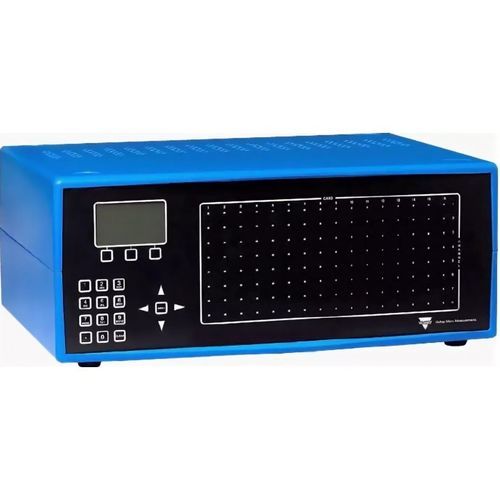

Sistema de medição para sistema de visão MTS-7000

eletrônicode tubospara calibração

Sistema universal de aquisição e processamento de dados MTS-7000

Visão geral:
O MTS-7000 é um sistema universal de aquisição e processamento de dados projetado para medições estáticas e dinâmicas com precisão de ±0,05% do valor de escala. Cada placa de sensor integra um conversor analógico-digital de 24 bits com resolução de 0,5 µm/m. Um filtro analógico combinado com um filtro digital FIR flexível fornece suavização. A seleção de ponte digital suporta células de carga de 120 Ω, 350 Ω e 1000 Ω. A unidade pode ser calibrada automaticamente usando uma fonte de referência removível.

Principais características:

• Capacidade de até 16 placas de entrada, máximo 128 canais.
• Opções de montagem: rack de 19 polegadas ou versão desktop.
• Visor: LCD 64 x 128 com tela branca e retroiluminação LED.
• Painel de status LED: 128 LEDs separados vermelho/verde, um por canal.
• Ethernet: IEEE 802.3, 802.3u, 10 Base-T, 100 Base-TX, half- e full-duplex, auto-negociação.
• Processador: 250 MHz.
• Memória: 64 MB SDRAM.
• Ambiente operacional: -10 °C a +45 °C; umidade até 90% sem condensação.
• Alimentação: 11–32 V CC, 30 A máx.
• Dimensões: 178 x 445 x 340 mm.

Informações adicionais:
Ref.: Sistema de aquisição e processamento de dados MTS-7000

Características técnicas / especificações:

• Precisão: ±0,05% do valor de escala.
• ADC: conversor analógico-digital de 24 bits por placa de sensor.
• Resolução: 0,5 µm/m.
• Filtros: filtro analógico combinado com filtro digital FIR flexível para suavização.
• Seleção de ponte (digital): compatível com células de carga de 120 Ω, 350 Ω e 1000 Ω.
• Calibração automática possível com fonte de referência removível.
• Canais máximos: até 128 (até 16 placas de entrada).
• Visor: LCD 64 x 128 com retroiluminação LED.
• Painel de status LED: 128 LEDs separados vermelho/verde, um por canal.
• Comunicação: Ethernet (10/100 Base-T), half-/full-duplex, auto-negociação.
• CPU: 250 MHz; RAM: 64 MB SDRAM.
• Temperatura de operação: -10 °C a +45 °C; umidade: até 90% sem condensação.
• Alimentação: 11–32 V CC, 30 A máx.
• Caixa / Dimensões: 178 x 445 x 340 mm; opções de montagem: rack 19 polegadas ou desktop.
