Osciloscópio digital U1600A

de mãode 2 viasUSB

Descrição

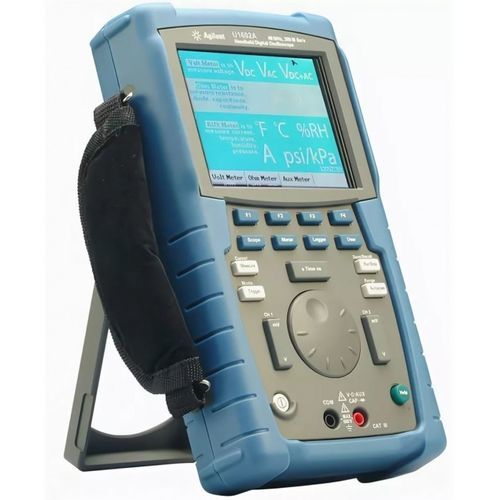

O U1602A é um osciloscópio digital portátil (Agilent Technologies) que combina um osciloscópio de 2 canais, um multímetro digital true‑RMS e um registrador de dados em tempo real num equipamento compacto. Indicado para diagnóstico, manutenção e controlo de qualidade em ambientes industriais e automóvel.

Características principais do U1602A

• Ecrã LCD a cores de 11,4 cm (4,5 polegadas) para distinção clara dos canais
• Largura de banda até 40 MHz com sistema de trigger avançado
• Taxa de amostragem até 200 MS/s
• Profundidade de memória até 125 000 pontos por canal
• Multímetro true‑RMS com até 6000 counts e 22 medições automáticas
• 11 funções DMM integradas, incluindo tensão AC/DC, resistência e testes de diodo/continuidade
• Funções matemáticas e escalonamento de canais, FFT com várias janelas
• Software PC Link e USB 2.0 de alta velocidade para transferência de dados
• Armazenamento opcional em USB para salvar definições e formas de onda
• Sistema de ajuda multilíngue

Aplicações e utilização
O U1602A destina‑se à resolução de avarias in situ, verificação de instalações e manutenção periódica. Os técnicos podem analisar rapidamente sinais nos domínios do tempo e da frequência com as funções matemáticas e FFT. O multímetro true‑RMS integrado fornece medições rápidas e precisas necessárias para serviço de campo e testes de produção.

Funções do osciloscópio

• Deep memory para captura de ondas de longa duração (até 125 000 pontos/canal)
• Autoscale para ajuste automático rápido do ecrã
• Operações matemáticas em dois canais (adição, subtração) e FFT com janelas rectangular, Hanning, Hamming e Blackman‑Harris
• Medições por cursor para definição manual ou automática do ponto de amostragem
• 22 medições automáticas com visualização simultânea de múltiplos resultados
• Triggers avançados: diferencial, largura de pulso, combinação de códigos e sinal de vídeo
• PC Link para aquisição, armazenamento e documentação via USB
• USB opcional para guardar/carregar sinais e definições (até 10 itens)

Modo de registo de dados
Em modo de registo de dados, o utilizador pode configurar as condições de aquisição para cada tipo de medida DMM e criar sequências de amostras para registo e combinação de dados para verificação de projeto ou recolha de dados em campo.

Especificações técnicas

• Tipo: osciloscópio digital portátil + multímetro true‑RMS + registrador de dados em tempo real
• Modelo/série: U1602A (série U1600A)
• Ecrã: 11,4 cm (4,5 in) LCD a cores
• Canal(es): 2
• Largura de banda: até 40 MHz
• Taxa de amostragem: até 200 MS/s
• Profundidade de memória: 125 000 pontos por canal
• Multímetro: true‑RMS, até 6000 counts
• Medições automáticas: até 22 tipos
• Funções DMM integradas: 11 funções (tensão AC/DC, resistência, capacitância, diodo, continuidade, temperatura, corrente, etc.)
• Matemática: escala de dois canais, adição/subtração, FFT com várias janelas
• Triggers: diferencial, largura de pulso, combinação de códigos, vídeo
• Interfaces: USB 2.0 de alta velocidade, software PC Link incluído, armazenamento USB opcional
• Salvar/recuperar: até 10 formas de onda e definições
• Ajuda: multilíngue
• Disponibilidade: em stock (verificar com o fornecedor)
