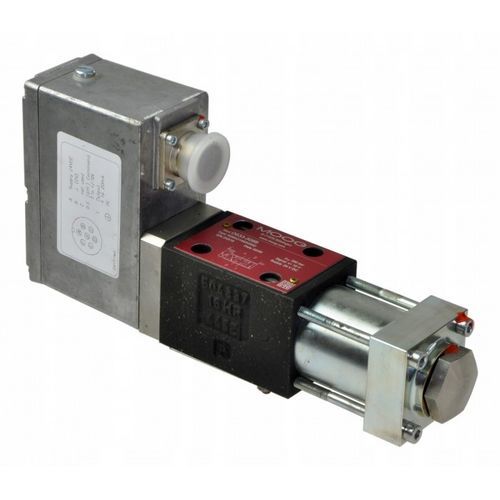

Válvula com atuador elétrico MOOG

elétricacom servoacionamentode regulação

Descrição
As servoválvulas MOOG das séries D633 e D634 são servoválvulas com comando direto por bobina e retroalimentação elétrica de posição. A bobina é acionada através do âncorado do motor linear solidário, deslocando o eixo a partir da posição hidráulica neutra em ambas as direções. Na ausência de sinal de controlo, o eixo é mantido em posição neutra por uma mola plana, garantindo uma posição de segurança definida em caso de falha de alimentação. A eletrónica é uma unidade compacta e integrada que fornece um circuito de realimentação para o controlo da posição e uma comanda eficiente do motor linear por modulação por largura de pulso (PWM). Quando se utiliza um dos tipos de sinal previstos, não é necessária uma interface adicional.

Características

• Operação em modo de 3.º/4.º porta e em modo 2x2 de duplo fluxo para controlo de posição, velocidade, força ou caudal do fluido atuador.
• Dimensões de ligação conforme DIN 24340, CETOP 3 e CETOP 5.
• Elevada geração de força através de um motor linear com ímanes permanentes.
• Eliminação da primeira cascata de controlo hidráulico, reduzindo perdas não produtivas.
• Uma mola plana retorna o eixo à posição neutra de segurança em caso de falha de alimentação (por ex. rutura de cabo ou paragem de emergência).
• Comportamento dinâmico independente da pressão de alimentação.
• Grau de proteção IP65 (com o conector acoplador recomendado).
• Baixa histerese e elevada sensibilidade.
• Proteção contra ligação incorreta e contra sinais de comando que excedam os valores admissíveis.
• Ajuste elétrico do ponto zero para adaptar a posição da carga.
• Sinal da posição real do eixo com baixo nível de ruído.

Especificações técnicas

• Referência: Servoválvula MOOG série D633, D634
• Disponibilidade: Em stock
• Preço exibido: 0,00 €
• Dimensões de ligação: DIN 24340, CETOP3, CETOP5
• Grau de proteção: IP65 (com o conector acoplador recomendado)
• Comando: Comando direto de bobina via âncorado do motor linear
• Retroalimentação de posição: Elétrica, com circuito de controlo integrado
• Princípio de acionamento: Motor linear com ímanes permanentes
• Eletrónica: Unidade integrada com modulação por largura de pulso (PWM)
• Características de segurança: Retorno a neutro por mola em caso de avaria; proteção contra ligação incorreta e excesso de sinal
• Modos de funcionamento: 3.º/4.º porta, modo 2x2 duplo fluxo
• Comportamento dinâmico: Independente da pressão de alimentação
