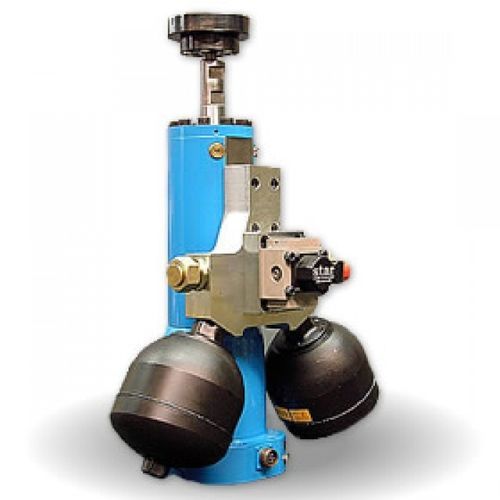

Servocilindro hidráulico SLZ series

rotativode pistãopara teste mecânico

Cilindro servo
Os cilindros servo convertem energia hidráulica (controlada por servoválvulas) em energia mecânica. Existem em versões axiais e de torção: os cilindros axiais transmitem a carga por deslocamento linear, enquanto os de torção geram torque por rotação. Estes cilindros destinam-se a bancadas de ensaio servohidráulicas e sistemas de ensaio para testes estáticos e dinâmicos de materiais e componentes.

Desempenho e especificações
Todos os cilindros servo axiais cumprem especificações rigorosas de amplitude e frequência para várias curvas características. Alta sensibilidade, velocidades de êmbolo muito elevadas, resistência mecânica e conceção económica resultam da experiência acumulada, know‑how técnico e qualidade de fabrico.

Alguns modelos da nossa gama:

SLZ 630-1000 kN

• Características técnicas:
• Dimensões e peso de cilindros padrão sem válvula:
• Carga: 630 / 1000 kN
• Diâmetro de base: 470 mm
• Altura: 705 / 1050 mm
• Curso: 100 / 250 mm
• Peso: 500 / 730 kg

SLZ 250-400 kN

• Características técnicas:
• Dimensões e peso de cilindros padrão sem válvula:
• Carga: 250 / 400 kN
• Diâmetro de base: 370 mm
• Altura: 605 / 905 mm
• Curso: 100 / 250 mm
• Peso: 295 / 560 kg

SLZ 100-160 kN

• Características técnicas:
• Dimensões e peso de cilindros padrão sem válvula:
• Carga: 100 / 160 kN
• Diâmetro de base: 275 mm
• Altura: 605 / 905 mm
• Curso: 100 / 250 mm
• Peso: 155 / 240 kg

SLZ 10-63 kN

• Características técnicas:
• Dimensões e peso de cilindros padrão sem válvula:
• Cargas: 10 / 16 / 25 / 40 / 63 kN
• Diâmetro de base: 205 mm
• Altura: 479 / 539 / 829 mm
• Curso: 40 / 100 / 250 mm
• Peso: 35 / 38 / 65 kg

MSLZ 7-15,8 kN

• Características técnicas:
• Dimensões e peso de cilindros padrão sem válvula:
• Cargas: 5 / 15,8 kN
• Dimensões de base: 86 × 88 mm
• Altura: 209,5 / 263,5 / 363,5 mm
• Curso: 20 / 50 / 100 mm
• Peso: 6,3 / 8,3 / 11,6 kg

Cilindros servo de torção (SDZ)

• Características técnicas:
• Configuração: fixo ou rotativo
• Torque nominal: 1–64 kN·m
• Amplitude: máx. ±50°
• Ângulo de torção: máx. 100°

Especificações técnicas

• Família de produtos: cilindros servo (cilindros servo axiais e cilindros servo de torção)
• Intervalo de cargas (consoante o modelo): de 5 kN a 1000 kN (ver dados do modelo)
• Diâmetros de base típicos: 86 mm a 470 mm (dependendo do modelo)
• Intervalo de alturas (modelos padrão, sem válvula): 209,5 mm a 1050 mm (dependendo do modelo)
• Opções de curso: 20 mm a 250 mm (dependendo do modelo)
• Intervalo de pesos: aprox. 6,3 kg a 730 kg (dependendo do modelo)
• Cilindros servo de torção: torque nominal 1–64 kN·m, amplitude máx. ±50°, ângulo de torção máx. 100°
