Fonte de alimentação elétrica para circuitos impressos PMN15 S05

CA/CCcom saída simplesCE

Visão geral do produto
O PMN15 S05 é um módulo de alimentação AC/DC de 15 W projetado para montagem em PCB. Fornece uma saída regulada de 5 V em formato compacto com elevada isolação, adequado para fornecimento de energia descentralizado e integração em equipamentos eletrónicos industriais.

Características

• Ampla faixa de entrada (AC: 30–60 V, DC: 30–70 V)
• Alta isolação: 3,3 kVrms
• Projeto para montagem em PCB (variante PMN)
• Eficiência ≥ 66 %

Aplicações

• Fonte de alimentação descentralizada para sistemas industriais
• Alimentação de circuitos eletrónicos em instrumentação e controlo de processos
• Equipamentos de laboratório e de teste
• Sistemas e tecnologia da informação

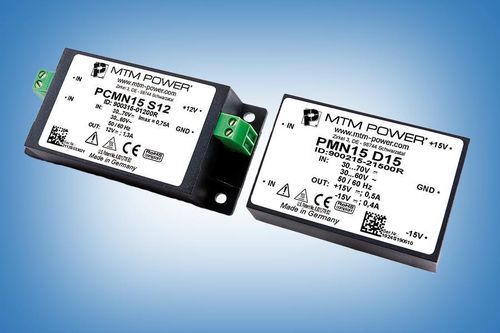

• Também disponível em montagem em chassis (PCMN) na série PMN/PCMN15

Dados técnicos (resumo)
Potência: 15 W
Entrada AC: 30 - 60 V
Entrada DC: 30 - 70 V
Tensão de saída U1: 5 V
Corrente de saída I1: 3,0 A
Eficiência: ≥ 66 %
Tipo de montagem: Montagem em PCB
Dimensões: 76,0 x 50,7 x 22,7 mm
Peso: 150 g

Certificações / Conformidade

• CE
• Conformidade RoHS
• UKCA

Especificações técnicas

• Nome comercial: PMN15 S05
• Potência nominal: 15 W
• Intervalo de tensão de entrada AC: 30 - 60 V
• Intervalo de tensão de entrada DC: 30 - 70 V
• Tensão de saída nominal (U1): 5 V
• Corrente de saída nominal (I1): 3,0 A
• Tensão de isolamento: 3,3 kVrms
• Eficiência: ≥ 66 %
• Montagem: Montagem em PCB (PMN)
• Dimensões (C x L x A): 76,0 x 50,7 x 22,7 mm
• Peso: 150 g
• Variantes disponíveis: Montagem PCB (PMN) e montagem em chassis (PCMN) na família PMN/PCMN15
• Ficha técnica disponível
