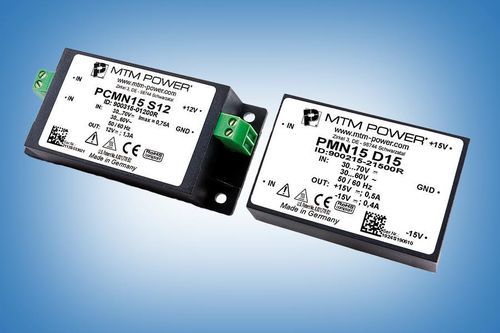

Fonte de alimentação elétrica para circuitos impressos PMN15 S12

CA/CCcom saída simplesCE

Produto
Módulo de alimentação AC/DC da série de baixa tensão PMN/PCMN15. Versão para montagem em PCB, projetada para alimentação descentralizada de circuitos eletrônicos e elétricos em sistemas industriais e de controlo de processos.

Características

• Faixa de entrada ampla (AC 30–60 V / DC 30–70 V)
• Alta isolação: 3,3 kVrms
• Saída nominal: 12 V, 1,3 A (15,6 W)
• Montagem em PCB para integração direta
• Eficiência ≥73 %

Aplicações

• Alimentação descentralizada para aplicações industriais e de automação
• Alimentação de circuitos eletrónicos e elétricos em equipamento de medição, controlo e laboratório
• Disponível para montagem em PCB (PMN) ou montagem em chassis (PCMN)

Dados técnicos (resumo)
Potência: 15,6 W
Entrada AC: 30 - 60 V
Entrada DC: 30 - 70 V
Tensão de saída U1: 12 V
Corrente de saída I1: 1,3 A
Eficiência: ≥73 %
Tipo de montagem: montagem em PCB
Dimensões: 76,0 x 50,7 x 22,7 mm
Peso: 150 g

Características / especificações técnicas

• Série: módulos de baixa tensão PMN/PCMN15
• Modelo: PMN15 S12
• Tensão de saída nominal: 12 V (U1)
• Corrente de saída nominal: 1,3 A (I1)
• Potência nominal: 15,6 W
• Intervalos de entrada: AC 30–60 V; DC 30–70 V
• Isolamento: 3,3 kVrms
• Eficiência: ≥73 %
• Montagem: montagem em PCB
• Tamanho mecânico (C x L x A): 76,0 x 50,7 x 22,7 mm
• Massa: 150 g
