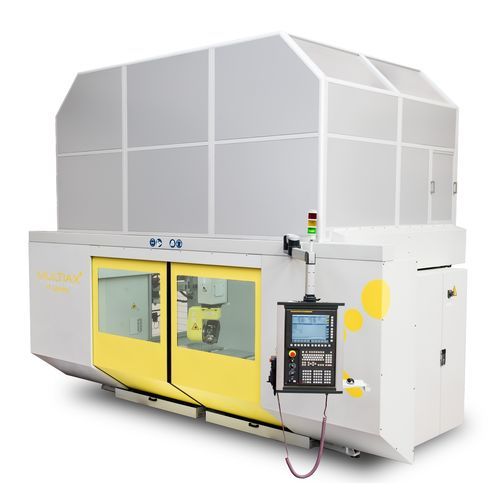

Centro de usinagem CNC de 5 eixos P series
com fuso rotativocom pórtico móvelpara alumínio

centro de usinagem CNC de 5 eixos
centro de usinagem CNC de 5 eixos
centro de usinagem CNC de 5 eixos
Guardar nos favoritos
Comparar

Mais informações no site da Multiax International CNC srl

Características

Número de eixos
de 5 eixos
Orientação do eixo-árvore
com fuso rotativo
Estrutura
com pórtico móvel
Material usinado
para alumínio, para cobre, para metais não ferrosos, para latão, para compósitos, para madeira, para plásticos, para cerâmica
Cone
HSK A-63, HSK F63, HSK-E40, HSK-E32
Número de ferramentas
24 ferramentas, 32 ferramentas, 16 ferramentas, 8 ferramentas
Aplicações
para furação, para máquina de corte, para a indústria automóvel, para a indústria aeronáutica, para veículos, para aeronáutica, para uso médico, para furação, para a indústria do plástico, para móvel, para a indústria da madeira, para usinagem de grafite
Outras características
compacto, CE, com trocador de pallet, por ultrassom, de cabeçote único, com cabeçote inclinável, para usinagem de chanfros, com esteira transportadora, por contorno
Curso X

1.800 mm, 2.600 mm, 3.100 mm
(71 in, 102 in, 122 in)

Curso Y

1.500 mm, 3.000 mm
(59 in, 118 in)

Curso Z

900 mm, 1.200 mm
(35 in, 47 in)

Velocidade de rotação

MÍN: 18.000 rpm
(113.097 rad.min-1)

MÁX: 24.000 rpm
(150.796 rad.min-1)

Potência

MÍN: 10 kW
(13,6 hp)

MÁX: 15 kW
(20,39 hp)

Altura máx. das peças

MÍN: 1 mm
(0 in)

MÁX: 1.200 mm
(47 in)

Rotação da mesa de trabalho (eixo C)

MÍN: 1 °

MÁX: 500 °

Velocidade de avanço no eixo X

MÍN: 0 mm/min
(0 in/s)

MÁX: 84.000 mm/min
(55 in/s)

Velocidade de avanço no eixo Y

MÍN: 0 mm/min
(0 in/s)

MÁX: 84.000 mm/min
(55 in/s)

Velocidade de avanço no eixo Z

MÍN: 0 mm/min
(0 in/s)

MÁX: 40.000 mm/min
(26 in/s)

Capacidade máx. da mesa

MÍN: 810 kg
(1.786 lb)

MÁX: 50.000 kg
(110.231 lb)

Peso máx. das ferramentas

MÍN: 0 kg
(0 lb)

MÁX: 15 kg
(33,1 lb)

Precisão de posicionamento

MÍN: 25 µm

MÁX: 45 µm

Repetibilidade

MÍN: 12 µm

MÁX: 23 µm

Tempo de troca de ferramentas

MÍN: 8 s

MÁX: 16 s

Peso total

MÍN: 6.000 kg
(13.227,74 lb)

MÁX: 10.000 kg
(22.046,23 lb)

Comprimento total

MÍN: 5.500 mm
(216,5 in)

MÁX: 6.800 mm
(267,7 in)

Largura total

3.200 mm, 6.000 mm
(126 in, 236,2 in)

Altura total

3.600 mm, 4.200 mm
(141,7 in, 165,4 in)

Descrição

O mais inteligente centro de maquinação CNC de 5 eixos para compósitos é compacto, fechado, com um desenho de ponte móvel, e projectado para executar operações 3D altamente precisas. A ponte é movimentada com uma configuração dupla de mestre/escravo e há muitas opções disponíveis para tornar possível uma vasta gama de configurações para satisfazer requisitos muito específicos.

---

Tradução automática  (ver texto original em inglês)
