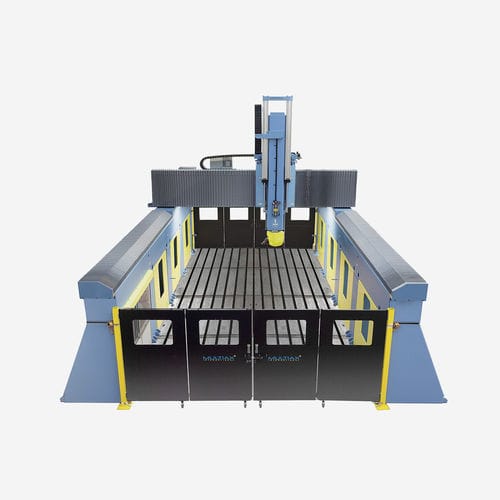

Centro de usinagem CNC de 5 eixos A series
de 6 eixoscom eixo-árvore rotativocom pórtico móvel

centro de usinagem CNC de 5 eixos
centro de usinagem CNC de 5 eixos
centro de usinagem CNC de 5 eixos
Guardar nos favoritos
Comparar

Mais informações no site da Multiax International CNC srl

Características

Número de eixos
de 5 eixos, de 6 eixos
Orientação do eixo-árvore
com eixo-árvore rotativo
Estrutura
com pórtico móvel, com mesa móvel, com mesa fixa, de bancada fixa
Material usinado
para alumínio, para cobre, para metais não ferrosos, para latão, para compósitos, para madeira, para plásticos, para cerâmica
Cone
HSK A-63, HSK F63
Número de ferramentas
24 ferramentas, 32 ferramentas, 16 ferramentas, 8 ferramentas
Aplicações
para furação, para máquina de corte, para a indústria automóvel, para a indústria aeronáutica, para peças de grandes dimensões, para moldes, para a indústria dos moldes, para peças de grande diâmetro, para usinagem de grafite, para veículos, para aeronáutica, para furação, para perfis, para a indústria do alumínio, para perfis de alumínio, para grafite, para a indústria do plástico
Outras características
CE, de fresagem, de alta velocidade, de alta produtividade, de alta velocidade, duas estações, por umidificação, rígido, modular, com trocador de pallet integrado, multifuso, por ultrassom, com esteira transportadora, de cabeçote único
Curso X

MÁX: 9.500 mm
(374 in)

2.600 mm, 9.500 mm
(102 in, 374 in)

MÍN: 2.600 mm
(102 in)

Curso Y

MÁX: 36.000 mm
(1.417 in)

2.500 mm, 36.000 mm
(98 in, 1.417 in)

MÍN: 2.500 mm
(98 in)

Curso Z

MÁX: 4.000 mm
(157 in)

1.200 mm, 4.000 mm
(47 in, 157 in)

MÍN: 1.200 mm
(47 in)

Velocidade de rotação

MÁX: 24.000 rpm
(150.796 rad.min-1)

MÍN: 18.000 rpm
(113.097 rad.min-1)

Potência

10 kW, 42 kW
(13,6 hp, 57,1 hp)

Altura máx. das peças

MÁX: 3.000 mm
(118 in)

MÍN: 1 mm
(0 in)

Velocidade de avanço no eixo X

60.000 mm/min
(39 in/s)

Velocidade de avanço no eixo Y

60.000 mm/min
(39 in/s)

MÍN: 60.000 mm/min
(39 in/s)

Velocidade de avanço no eixo Z

30 mm/min
(0 in/s)

MÍN: 30.000 mm/min
(20 in/s)

Precisão de posicionamento

MÁX: 80 µm

MÍN: 25 µm

Repetibilidade

MÁX: 40 µm

MÍN: 12 µm

Tempo de troca de ferramentas

MÁX: 16 s

MÍN: 8 s

Peso total

MÁX: 40.000 kg
(88.184,9 lb)

MÍN: 12.000 kg
(26.455,47 lb)

Comprimento total

MÁX: 14.000 mm
(551,2 in)

MÍN: 5.900 mm
(232,3 in)

Largura total

4.700 mm, 40.000 mm
(185 in, 1.574,8 in)

Altura total

4.600 mm, 11.000 mm
(181,1 in, 433,1 in)

Descrição

Estrutura fechada de serviço pesado, pórticos ferroviários altos para grandes envelopes de trabalho. Esta máquina CNC maciça de pórtico suspenso de 5 eixos é ideal para a maquinação de peças de trabalho de grandes dimensões cúbicas. As operações CNC automatizadas mais comuns incluem fresagem, corte, perfuração, escareamento, bem como aplicações de rebites e fixadores, etc. A estrutura de ponte móvel com uma vasta gama de componentes opcionais, permite ao utilizador maquinar várias dimensões de peças de trabalho de grandes dimensões, assegurando ao mesmo tempo velocidades de corte elevadas, alta precisão e um acabamento superficial liso

---
