Módulos de teste para eletricidade ML4067-112

de impedânciatransceptorcompacto

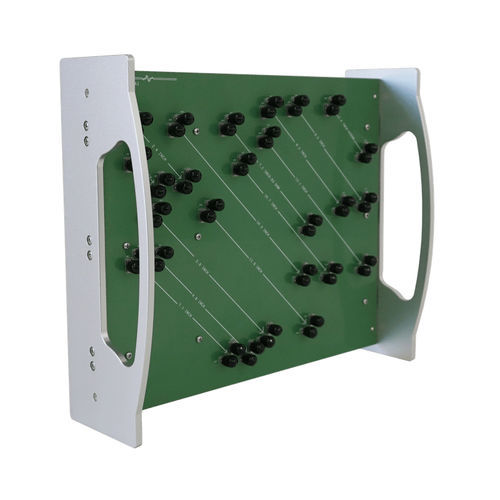

O ecossistema 112G HSIO obriga os fornecedores de semicondutores e sistemas a recorrer a novas técnicas e tecnologias para validar os seus projectos. Os novos métodos de equalização têm a grande responsabilidade de recuperar sinais com perdas e devem ser caracterizados em ambientes realistas. A placa de canal MultiLane ML4067-112-24/18 112G é uma ferramenta ideal para este fim. Com uma variedade de traços de teste diferenciais cuidadosamente concebidos, este acessório de teste passivo adiciona ISI (interferência entre símbolos) precisa para calibrar ou testar DSPs, módulos, caixas de velocidades ou outros sistemas relevantes em ambientes reais. A placa de emulação de canais ML4067-112-24 contém 13 trajectórias de rastreio com comprimentos que variam entre 1,2 e 14,3 polegadas e perdas alvo que variam entre 2 e 24 dB na frequência de Nyquist alvo de 26 GHz. O ML4067-112-24 é um projeto fácil de utilizar, compacto e portátil. Todos os traços são terminados por conectores de 2,4 mm. Caraterísticas principais O ML4067-112-24 tem um vasto conjunto de caraterísticas: - 13 trajectos de traço: 11 traços de 100 Ohm e 2 traços de 93 Ohm - Perda de 2 dB a 24 dB com um incremento de 2 dB - O traço de 6 dB não está disponível - Gama de comprimentos de traço de 1,2 a 14,3 polegadas - Frequência de Nyquist alvo de 26 GHz - Serão fornecidos relatórios de teste individuais e ficheiros de parâmetros s para cada placa de canal
