Módulos de teste para eletricidade ML4067-224

de integridadede impedânciade impulso de corrente

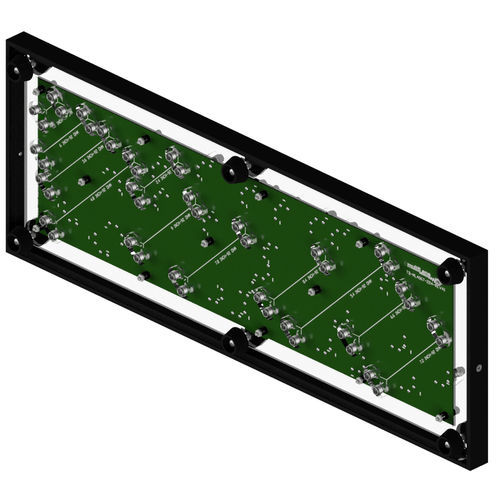

O ecossistema HSIO 112G/224G obriga os fornecedores de semicondutores e sistemas a recorrer a novas técnicas e tecnologias para validar os seus projectos. Os novos métodos de equalização têm a grande responsabilidade de recuperar sinais com perdas e devem ser caracterizados em ambientes realistas. As placas de emulação de canal MultiLane/placas ISI são uma ferramenta ideal para este fim. Com uma variedade de traços de teste diferenciais cuidadosamente concebidos, este acessório de teste passivo adiciona ISI (interferência entre símbolos) precisa para calibrar ou testar DSPs, módulos, caixas de velocidades ou outros sistemas relevantes em ambientes reais. A placa de emulação de canais ML4067-224 contém 11 trajectórias de rastreio com comprimentos que variam entre 1,2 e 9 polegadas e perdas alvo que variam entre 4 e 30 dB na frequência de Nyquist alvo de 53,125 GHz. O ML4067-224 é um design fácil de utilizar, compacto e portátil. Todos os traços são terminados por conectores de 1 mm ou 1,85 mm. Aplicações típicas: - Validação de IC - Teste de stress do recetor - Verificação de equalização Rx - Emulação de canal de OIF-CEI-112/224G e padrões IEEE 802.3 relevantes, como dj, bs, ck, etc. Caraterísticas principais - O ML4067-224 possui 11 trajectórias de rastreio no lado superior, com impedância de rastreio de 92 Ohms - Possui 11 traçados adicionais no lado inferior, com impedância de traçado de 100 Ohms - A perda aplicável a todos os trajectos de traço é de 4 dB a 30 dB - Frequência de Nyquist alvo de 53,125 GHz - A placa completa está disponível em conectores de 1 mm ou 1,85 mm
