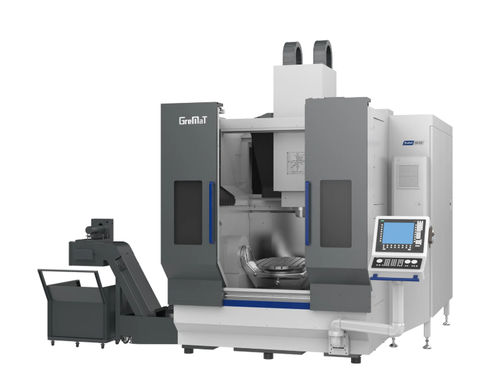

Centro de usinagem CNC de 5 eixos U630

verticaltipo pórticode coluna

Para processos de usinagem confiáveis em sistemas automatizados, a cabine de produção possui revestimento de aço inoxidável otimizado para resíduos de cavacos e a descarga integrada do leito da esquerda/direita/dianteira/traseira garante o descarte ideal de cavacos. Capacidade - Máx. diâmetro da peça - milímetros - 650 Distância da face do fuso à superfície da mesa - milímetros - 120-720 Uma viagem de eixo - ° - 230° (±115°) Curso do eixo C - ° - 360° Atravesso rápido rápido - m/min - 36 Velocidade máxima A/C - rpm - 60/100 Fuso Tipo de acionamento do fuso - Construir no fuso do motor Potência nominal do fuso elétrico - kW - 30 Torque nominal do fuso elétrico - Nm - 72 Mesa giratória Tamanho da mesa - milímetros - 0,630 Furo de referência do eixo rotativo - milímetros - Φ50 H8 Ranhura em T - milímetros - 7-18 × 80 Torque contínuo A/C - Nm - 1290×2/600 Torque máximo A/C - Nm - 2400×2/1100 Trocador de ferramentas Tipo - Tipo de corrente Diâmetro máximo da ferramenta (cheio/ao lado de vazio) - milímetros - Φ75/Φ120 Comprimento máximo da ferramenta - milímetros - Φ300 Sistema de controle Sistema de controle numérico - Siemens 840D Potência do motor dos eixos X/Y/Z/A*2/C - kW - 4,3/5,2/4,3/6,25*2/4,46 Torque nominal do servo motor X/Y/Z - Nm - 27/36/27 Precisão Precisão de posicionamento A/C - arco-seg - 5 Precisão de repetibilidade A/C - arco-seg - 3 Outros Especificação do parafuso X/Y/Z - milímetros - 40/55/40 Especificação da guia X/Y/Z - milímetros - Rolo 45/45/45 Capacidade de energia - kW - 68
