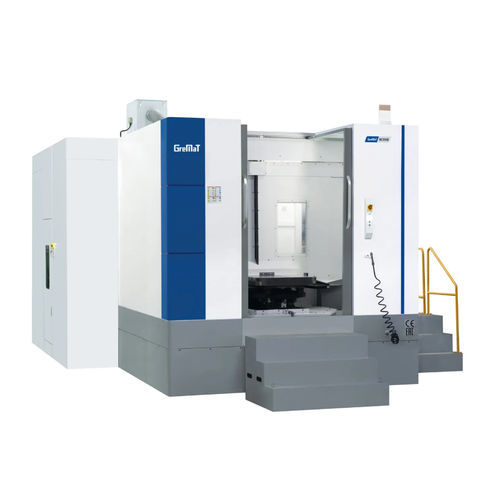

Centro de usinagem de 3 eixos MC800H

horizontalde colunaBT 50

Estrutura vertical de base em T - a coluna é móvel como eixo X e a mesa de trabalho se move como eixo Z, este design corresponde ao conceito de design de mandriladoras de superprecisão. A mesa de trabalho transporta a peça de trabalho para o fuso estático durante a usinagem, maximizando a rigidez e a precisão do fuso. 1. A análise do Método dos Elementos Finitos (FEM) fornece um projeto de máquina ideal e vantagens de estrutura ideal, garantindo ao mesmo tempo a melhor rigidez da máquina. Fundição padrão Meehanite junto com tratamento de envelhecimento duplo para confiabilidade de longo prazo. 2. A unidade de fuso de tamanho grande BT50-190 oferece ampla capacidade de usinagem, desde corte pesado em baixa velocidade até aplicações de corte de precisão em alta velocidade. 3. Guias de movimento linear tipo rolo de grande porte aplicadas em todos os 3 eixos para suporte rígido, deslizamento suave, precisão estável, bem como manutenção mais fácil. 4. O eixo B da mesa de trabalho com índice acionado por Sevo e o travamento hidráulico garantem a velocidade de índice rápida e a rigidez de corte pesada. 5. A mesa de trabalho de índice usa acoplamento curvico para indexação de alta precisão. 6. Os suportes do parafuso esférico em ambas as extremidades dos parafusos esféricos dos eixos XYZ são pré-carregados para acionamento e posicionamento altamente precisos. 7. A base escalonada e o design da coluna da Série MC-H, onde dois trilhos de guia linear do eixo X estão em planos horizontais diferentes, aumenta a rigidez e a estabilidade do conjunto da coluna da cabeça do fuso.
