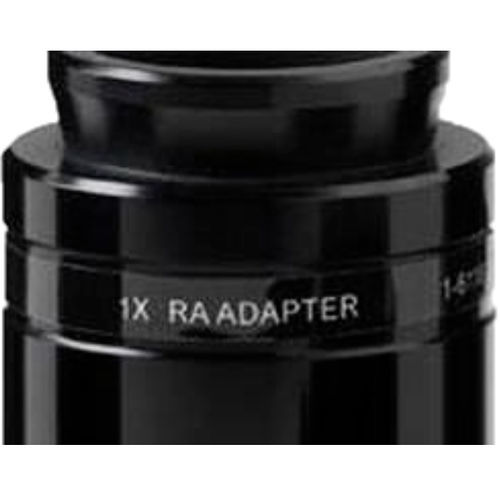

Tubos Adaptadores de Ângulo Reto (RA) e de Ângulo Reto não Invertido (NIRA)
Um tubo adaptador é um componente necessário para o sistema Zoom 6000 completo. Quando combinado com o acoplador de montagem em C, o tubo adaptador coloca o sensor da câmara no plano da imagem óptica do sistema de zoom. Os suportes em ângulo reto (RA) introduzem uma curva de 90° no eixo óptico, encurtando o comprimento total do sistema. A imagem resultante será espelhada, assim erguida e lida para trás da direita para a esquerda quando vista com uma câmera. Os adaptadores de ângulo reto estão disponíveis em faixas de ampliação de 0,71X a 5,0X.
Uma montagem em ângulo recto não invertido (NIRA) introduz uma curva de 90° no eixo óptico, contudo o uso de um prisma pentagonal resulta numa imagem que é erecta e lê da esquerda para a direita. Os adaptadores NIRA devem ser instalados nos tubos do corpo do Zoom 6000 de modo a manter o comprimento do percurso. Os adaptadores NIRA estão disponíveis em faixas de ampliação de 0,67X a 5,0X.
---
