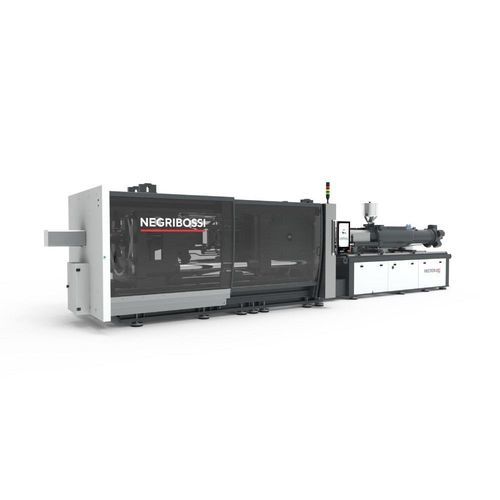

Máquina injetora horizontal VECTOR sT

servo-hidráulicahíbridapara PVC

Visão geral A série VECTOR sT são injetoras híbridas com fechamento por dobradiça (rodilha) de 5 pontos, disponíveis nos modelos 650, 800, 1100 e 1300 toneladas. Unidades de injeção 4960 a 17000 possuem rotação de parafuso acionada por motor hidráulico. A eficiência energética foi prioridade no projeto, com integração da tecnologia de servo‑bomba desenvolvida para moldagem por injeção.

Controlador MOTUS Multi‑Touch

• Sistema de navegação por gestos com swipe, scroll e zoom
• Objeto virtual para movimentação de eixos baseado na orientação do gesto (patente em andamento)
• Design moderno e fino, familiaridade tipo smartphone
• Interface personalizável
• Sequenciador para criar ciclos especiais
• Pesquisa rápida para edição de parâmetros, edição gráfica e análise
• Novos modos: "step" e "in production"
• Alarmes inteligentes para melhor gestão de falhas
• Display 21.5" TFT LC multi‑touch a cores 1920x1080
• Conexões PowerLink baseadas em Ethernet tempo real
• Transmissão de dados com velocidade de comunicação < 2 ms
• RFID para acesso externo

Principais características

• Controle POWERLINK totalmente digital
• Unidade de fechamento Smart Flex com espaçamento generoso entre barras para moldes maiores
• Longos cursos de ejetor
• Unidade de injeção robusta em linha
• Pressão sobre o material aumentada em mais de 15%
• Velocidade de injeção aumentada em mais de 25% com regeneração
• Preparação AMICO 4.0

Setores-chave

• Injeção por contrato
• Construção
• Manuseio de materiais
• Eletrodomésticos

Tecnologias e automação

• Processamento multi‑componente/multi‑material
• Injeção de PVC
• Moldagem espumosa microcelular (MuCell)
• Injeção de gás
• Integração de robôs

Características - Unidade de fechamento

• Fechamento de 5 pontos tipo dobradiça dupla
• Configuração de placas Euromap ou SPI
• Barras endurecidas
• Placa móvel guiada por casquilhos autolubrificantes
• Pés de suporte para placa móvel
• Controle motorizado de altura do molde
• Sistema automático de lubrificação central por bomba elétrica
• Três perfis de velocidade para fechamento e abertura
• Pré‑alimentação de placa móvel
• Fechamento/abertura controlados em malha fechada com válvula proporcional
• Leitura digital da posição da placa móvel no interface operador
• Controle e leitura digitais da posição do cross‑head
• Leitura digital da força de fechamento no interface
• Autoajuste de espessura do molde e força de fechamento
• Perfil de ejeção em duas etapas com ejeção repetida ajustável em velocidade, pressão e posição
• Leitura digital da posição do ejetor
• Sinal de retorno do ejetor
• Controle programável para puxada múltipla de núcleo
• Porta frontal acionada por ar

Características - Unidade de injeção

• Unidade de injeção com cilindro hidráulico inline
• Motor elétrico para parafuso controlado por inversor vetorial
• Controle de velocidade do motor em malha fechada
• Unidade de injeção deslizante em guias lineares
• Unidade basculante para facilitar remoção e limpeza do parafuso
• Sistema de troca rápida de câmara
• Câmara bimétal
• Perfil de parafuso de uso geral adequado para a maioria dos termoplásticos
• Unidade acionada por dois cilindros para centragem perfeita do bico
• Bandas de aquecimento cerâmicas com alarme de limite de temperatura
• Perfis de velocidade e pressão de injeção
• Comutação para pressão de retenção acionada por posição do parafuso, pressão hidráulica ou tempo
• Leitura digital da posição do parafuso no interface
• Perfil de velocidade de rotação do parafuso e atraso de rotação ajustáveis
• Perfil de contrapressão ajustável com leitura digital
• Descompressão antes e depois da recuperação do parafuso
• Programas de intrusão e auto‑purga
• Funil em aço inox

Características - Sistema hidráulico

• Bomba de débito variável com controlo proporcional em malha fechada
• Leitura digital da pressão do circuito hidráulico no interface
• Válvula proporcional para movimento da placa móvel
• Monitorização do nível de óleo, temperatura e bloqueio de filtros
• Sistema de controlo da temperatura do óleo
• Válvula de corte automática da água de arrefecimento
• Programa de pré‑aquecimento de óleo
• Filtro de óleo no circuito de alimentação e/ou retorno
• Permutador de calor para arrefecimento do óleo
• Janela no tanque para facilitar a limpeza
• Manómetro de óleo

Características - Sistema elétrico

• Armário para componentes elétricos com proteção IP55
• Motores elétricos com arranque direto
• Interruptor principal intertravado para impedir abertura com máquina energizada
• Disjuntores de sobrecarga para grupos motor‑bomba e circuitos auxiliares
• Fusíveis e relés estáticos para controlo do aquecimento do cilindro de plastificação
• Inversor vetorial para rotação do parafuso
• Ventoinha para circulação de ar no armário elétrico
• Indicadores LED em válvulas solenóides e circuitos totalmente rotulados
• Conforme Euromap ou UL

Circuito de arrefecimento

• Caudalímetro com circuitos independentes ajustáveis e indicação de temperatura/fluxo (um circuito para arrefecimento do pescoço, restantes para o molde)

Base

• Base rebaixada para otimizar uso combinado com robô
• Base elevada opcional para permitir queda da peça
• Carcaças insonorizadas para conjuntos motor‑bomba
• Furos para montagem antivibração
• Bacia de recuperação de óleo de lubrificação

Dispositivos de segurança

• Construída em conformidade com a Diretiva Máquinas aplicável e certificação CE para os modelos
• Conformidade com EN 201 e ANSI/SPI B151.1-2007
• Proteções com duplo travamento na frente e atrás do molde e dispositivos hidráulicos de segurança
• Monitorização do correto funcionamento dos dispositivos de segurança elétricos e hidráulicos
• Tampa de purga do bico com enclausuramento

Especificações técnicas

• Série de modelos: VECTOR sT
• Capacidades de fechamento disponíveis: 650, 800, 1100, 1300 toneladas
• Tamanhos de unidades de injeção: 4960 a 17000
• Tipo de fechamento: 5‑pontos dobradiça dupla
• Acionamento: híbrido servo‑hidráulico com tecnologia servo‑bomba
• Controlador: MOTUS Multi‑Touch 21.5" 1920x1080, conectividade PowerLink, RFID
• Fechamento: configuração Smart Flex, barras endurecidas, leituras digitais de posição e força, controlo de altura do molde
• Injeção: cilindro hidráulico inline, inversor vetorial para parafuso, baril bimétal, troca rápida
• Melhorias de desempenho: +15% pressão sobre o material, +25% velocidade de injeção com regeneração
• Hidráulica: bomba de débito variável, controlo proporcional em malha fechada, gestão e arrefecimento do óleo
• Elétrico: armário IP55, inversor vetorial, circuitos rotulados, conformidade Euromap/UL
• Arrefecimento: múltiplos circuitos independentes com indicação de fluxo e temperatura
• Pronto para automação: base rebaixada compatível com robô; numerosas interfaces
• Opções incluem puxadores de núcleo, sopro de ar, válvula proporcional de ejeção, interfaces robô, parafusos/câmaras especiais, hot runner, interface de injeção a gás, monitorização RJG, serviços AMICO e mais
