Máquina injetora horizontal BIPOWER

elétricahíbridaelétrica e hidráulica

Visão geral

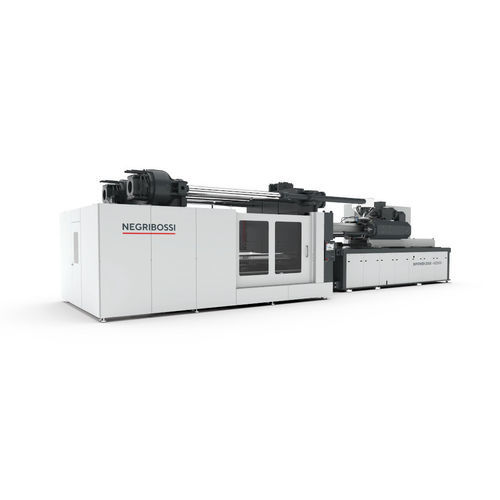

A série BIPOWER é composta por máquinas de injecção híbridas com sistema de fechamento de duas placas, disponíveis com forças de fechamento de 1300, 1500, 2000, 2700, 3500, 4200 e 7000 toneladas. Possuem unidade de injeção com parafuso de avanço e rotação elétrica, e um projeto modular com base baixa que facilita o acesso e a integração com robôs. Capacidades de injeção: 3.877–74.884 g PS (unidade de injeção única) e 117.199–149.768 g PS (modelo 7000 t com duas unidades).

Equipamento padrão / Principais características

• Controle CanBus totalmente digital
• Sistema de fechamento de duas placas com espaçamento amplo entre barras e pistões de fechamento no platô móvel
• Longo curso do ejetor e perfil de ejeção em duas etapas
• Unidade de injeção com cilindros duplos e acionamento elétrico do parafuso (inversor vetorial)
• Movimentos sobrepostos para redução do tempo de ciclo
• Interface C-TOUCH com parâmetros de controlo abrangentes
• Acesso remoto de serviço sem fio AMICO

Setores chave

• Automóvel
• Ambiental
• Construção
• Manuseio de materiais

Tecnologias e automatização

• Multi-componente
• Injeção de PVC
• Moldagem por espuma microcelular
• Injeção assistida por gás
• Integração com robôs e automação

Unidade de fechamento

• Design compacto de duas placas com alta rigidez e baixa deflexão
• Sistema de bloqueio 'hydroblock' no platô móvel e pistões de fechamento
• Barras cromadas e sapatas de suporte alargadas
• Configuração de platôs Euromap ou SPI disponível
• Guias lineares e laterais do platô móvel; controlo automático da espessura do molde
• Lubrificação central automática por bomba elétrica
• Perfis de velocidade de abertura/fecho em três estágios; controlo proporcional em malha fechada
• Leitura digital da posição do platô, força de fechamento e posição do ejetor

Unidade de injeção

• Unidade de injeção com cilindros duplos sobre guias lineares
• Motor elétrico para o parafuso controlado por inversor vetorial com controlo de velocidade em malha fechada
• Unidade basculante para fácil remoção e limpeza do parafuso; sistema de troca rápida de barril
• Barril bimetálico; perfil de parafuso padrão (perfis especiais sob encomenda)
• Acionamento por dois cilindros para centralização precisa do bico
• Bandas de aquecimento cerâmicas com alarmes de temperatura; leitura digital da posição do parafuso e pressão de contrapressão
• Perfis de velocidade e pressão de injeção; transição para pressão de manutenção por posição, pressão hidráulica ou tempo
• Controlo de descompressão, programas de intrusão e auto-purga; alimentador em aço inox

Sistema hidráulico

• Bomba de deslocamento variável com controlo proporcional em malha fechada de caudal e pressão
• Leitura digital da pressão do circuito hidráulico no painel do operador
• Válvula proporcional para movimento do platô; monitorização de nível de óleo, temperatura e eficiência do filtro
• Controlo de temperatura do óleo e programa de pré-aquecimento; válvula de corte automática da água de arrefecimento
• Circuito off-line para filtragem e arrefecimento; arrefecimento do óleo através de trocador de calor no platô
• Janela no tanque para facilitar a limpeza; indicadores ópticos e elétricos de nível de óleo

Sistema elétrico

• Caixa para componentes elétricos com proteção IP55
• Motores elétricos com proteção térmica e dispositivos de corte por sobrecarga
• Chave principal interligada que impede a abertura do armário com tensão
• Fusíveis e relés para controlo das resistências do barril; inversor vetorial para rotação do parafuso
• Indicadores LED em válvulas solenóides; circuitos elétricos totalmente rotulados
• Em conformidade com normas Euromap ou UL

Circuito de arrefecimento (opcional)

• Caudalímetro com circuitos ajustáveis de forma independente; indicação de temperatura e caudal (um circuito para arrefecimento do alimentador; restantes para o molde)

Base

• Base rebaixada para otimizar o uso combinado com robôs
• Compartimento motor-bomba insonorizado; orifícios de montagem anti-vibração
• Bandeja de recuperação de óleo lubrificante

Dispositivos de segurança

• Construída em conformidade com a Diretiva de Máquinas 2006/42/CE; certificada CE
• Dispositivos de segurança em conformidade com EN 201 e ANSI/SPI B151.1-2007
• Sistema de proteção frontal e traseiro do molde com duplo intertravamento e paragem de segurança hidráulica
• Monitorização do funcionamento correto dos dispositivos de segurança hidráulicos e elétricos; proteção de purga de bocal intertravada

Controlador — C-TOUCH

• Painel táctil com tecnologia resistiva; ecrã 15" XGA a cores (1024 x 768), IP52
• Comunicação Fast Powerlink (Ethernet); auto-calibração de I/O; interface USB
• Funções extensas de controlo de processo: multi-estágios injeção/ retenção/ contra-pressão, controlo em malha fechada de velocidade e pressão, cálculo automático do volume de injeção, controlo PID da temperatura do barril
• Arquivo interno para >500 moldes; bloqueio por palavra-passe; diagnósticos e controlo de produção

Opção Smart Energy
A opção Smart Energy integra um motor elétrico de RPM variável com controlo em malha fechada através de inversor, em paralelo com a bomba de deslocamento. O controlador otimiza RPM do motor e deslocamento da bomba para fornecer o volume de óleo necessário da forma mais eficiente; em fases de inatividade o motor pode reduzir para baixas RPM (ex. 600 RPM) para poupança energética. Benefícios: consumo comparável à tecnologia totalmente elétrica dependendo do ciclo, redução de ruído, maior precisão do peso de injeção e maior vida útil dos componentes hidráulicos.

Opções disponíveis

• Core Pull MP/FP; Air Blast MP/FP
• Válvula proporcional para ejeção hidráulica
• Interfaces de robô E17 / E12 / E67 / integradas
• Parafusos e barris especiais (resistentes a desgaste/corrosão, mistura, barreira, baixa compressão)
• Forros de barril, bicos alongados e zonas adicionais de bico
• Válvulas de canal de molde hidráulicas/pneumáticas; bicos de fecho hidráulico
• Canal quente integrado; interface transdutor de pressão de molde; interface de injeção a gás
• Registo de dados; interface RJG; serviços AMICO

Mercados / Aplicações finais

• Peças de grande dimensão
• Automóvel
• Construção
• Industrial
• Electrodomésticos e artigos para o lar
• Aeroespacial
• Molde técnico
• Contentores

Especificações técnicas

• Série: BIPOWER
• Forças de fecho disponíveis: 1300, 1500, 2000, 2700, 3500, 4200, 7000 toneladas
• Capacidades de injeção (g PS): 3.877–74.884 (unidade simples)
• Modelo 7000 t (duas unidades): 117.199–149.768 g PS
• Controlador: C-TOUCH, 15" XGA (1024 x 768)
• Controlo padrão: CanBus totalmente digital
• Smart Energy: motor RPM variável; possibilidade de redução de RPM em fases de espera
• Segurança & Normas: Diretiva de Máquinas 2006/42/CE; certificado CE; conformidade EN 201 e ANSI/SPI B151.1-2007
