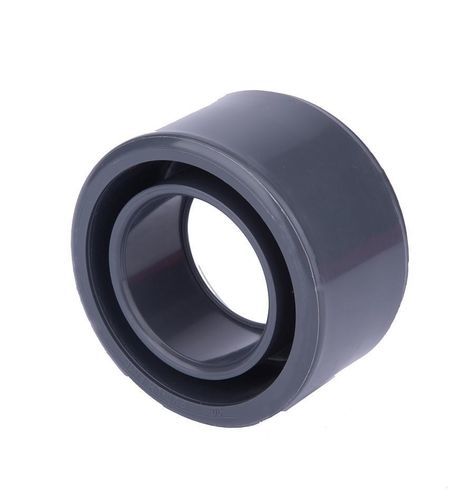

Luva de redução RB90 series

de encaixeem policloreto de vinilade PVC

Descrição
Bucha redutora projetada para uniões por cimento solvente em sistemas de tubulação UPVC em série métrica; disponível em várias variantes de diâmetro (ver ficha técnica).

Detalhes do produto

• Marca: U-PVC PRESSURE FITTINGS
• Categoria: Série métrica para união por cimento solvente
• SKU: —

Resumo
Bucha redutora RB90 para ligação de diâmetros diferentes em sistemas pressurizados em UPVC.

Ficha técnica (tabela)
Code, dxd1, L, L1, Z, Fig, PN, Gr, Pack, Box
RB90N025B, 25x20, 19, 16, 3, A, 16, 4, 700, S
RB90N032B, 32x20, 22, 16, 6, A, 16, 15, 450, S
RB90N032C, 32x25, 22, 19, 3, A, 16, 10, 450, S
RB90N040B, 40x20, 26, 16, 10, B, 16, 25, 270, S
RB90N040C, 40x25, 26, 19, 7, A, 16, 28, 270, S
RB90N040D, 40x32, 26, 22, 4, A, 16, 16, 270, S
RB90N050C, 50x25, 31, 19, 14, B, 16, 45, 350, M
RB90N050D, 50x32, 31, 22, 9, B, 16, 41, 350, M
RB90N050E, 50x40, 31, 26, 5, A, 16, 31, 350, M
RB90N063C, 63x25, 38, 19, 19, B, 16, 71, 180, M
RB90N063D, 63x32, 38, 22, 16, B, 16, 73, 180, M
RB90N063E, 63x40, 38, 26, 12, B, 16, 76, 180, M
RB90N063F, 63x50, 38, 31, 7, A, 16, 61, 180, M
RB90N075D, 75x32, 44, 22, 22, B, 16, 128, 110, M
RB90N075E, 75x40, 44, 26, 18, B, 16, 102, 110, M
RB90N075F, 75x50, 44, 31, 14, B, 16, 122, 110, M
RB90N075G, 75x63, 44, 38, 6, A, 16, 85, 110, M
RB90N090F, 90x50, 51, 31, 20, B, 16, 171, 65, M
RB90N090G, 90x63, 51, 38, 13, B, 16, 166, 65, M
RB90N090H, 90x75, 51, 44, 7, A, 16, 140, 65, M
RB90N110G, 110x63, 61, 38, 23, B, 16, 254, 40, M
RB90N110H, 110x75, 61, 44, 17, B, 16, 262, 40, M
RB90N110I, 110x90, 61, 51, 10, A, 16, 266, 40, M
RB90N125L, 125x110, 68.5, 61, 8, A, 16, 260, 50, L
RB90N140I, 140x90, 76, 51, 25, B, 16, 600, 40, L
RB90N140M, 140x125, 76, 68.5, 7, A, 16, 335, 40, L
RB90N160I, 160x90, 86, 51, 30, B, 16, 850, 24, L
RB90N160L, 160x110, 86, 61, 25, B, 16, 820, 24, L
RB90N160M, 160X125, 86, 68.5, 17, B, 16, 745, 24, L
RB90N160N, 160x140, 86, 76, 10, A, 16, 565, 24, L
RB90N200O, 200X160, 106, 86, 20, B, 10, 1381, 12, L
RB90N225O, 225x160, 118.5, 86, 33, B, 10, 2411, 7, L
RB90N225P, 225x200, 118.5, 106, 13, A, 10, 1408, 7, L
RB90N250O, 250x160, 131, 86, 47, B, 10, 2798, 6, L
RB90N250P, 250x200, 131, 106, 27, B, 10, 1752, 4, L
RB90N250Q, 250x225, 131, 118.5, 12, A, 10, 2.1, 6, L

Características / especificações técnicas

• Modelo: RB90
• Tipo de produto: Bucha redutora (Reducing BUSH)
• Material: UPVC (U-PVC PRESSURE FITTINGS)
• Série: Série métrica para união por cimento solvente
• Tamanhos e códigos disponíveis: ver a ficha técnica acima (códigos RB90N025B → RB90N250Q)
• PN típico: valores indicados por variante na coluna PN da tabela
• Embalagem: indicadores Pack / Box presentes na ficha técnica
