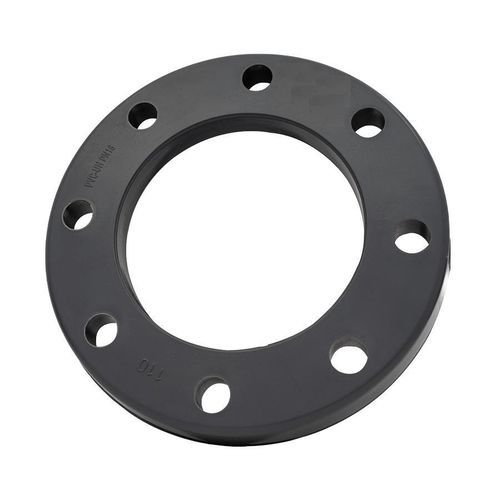

Flange para união BR00 series

para tubosem PVC-Usolto (lap-joint)

Visão geral
Flange solto da série BR00 para sistemas de tubulação pressurizada em U-PVC. Projetado para emendas com cimento solvente em série métrica; disponível nos diâmetros nominais DN 40–300.

Principais características

• Tipo: série métrica para união com cimento solvente
• Material: U-PVC
• Intervalo: DN 40–300 (exemplos abaixo)
• Compatível com os padrões de parafusamento e as classes PN especificadas

Ficha técnica (tabela de dimensões)
Code | d | DN | D | E | S | I | F | Drill | Bolts | PN | GR | Pack | Box
BR00N0500 | 50 | 40 | 62 | 152 | 16 | 110 | 18 | 4 | M16x75 | 16 | 230 | 80 | M
BR00N0630 | 63 | 50 | 78 | 165 | 18 | 125 | 18 | 4 | M16x80 | 16 | 280 | 50 | M
BR00N0750 | 75 | 65 | 92 | 185 | 19 | 145 | 18 | 4 | M16x90 | 16 | 355 | 40 | M
BR00N0900 | 90 | 80 | 110 | 200 | 20 | 160 | 18 | 8 | M16x90 | 16 | 430 | 35 | M
BR00N1100 | 110 | 100 | 133 | 220 | 22 | 180 | 18 | 8 | M16x100 | 16 | 520 | 24 | M
BR00N1250 | 125 | 110 | 149 | 230 | 24 | 190 | 18 | 8 | M16x100 | 16 | 964 | 20 | M
BR00N1400 | 140 | 125 | 167 | 250 | 26 | 210 | 18 | 8 | M16x110 | 16 | 1165 | 18 | M
BR00N1600 | 160 | 150 | 190 | 285 | 28 | 240 | 22 | 8 | M20x120 | 16 | 930 | 28 | L
BR00N2000 | 200 | 200 | 235 | 340 | 30 | 295 | 22 | 8 | M20x120 | 10 | 1.2 | 10 | L
BR00N2250 | 225 | 200 | 250 | 340 | 30 | 295 | 22 | 8 | M20x120 | 10 | 2484 | 10 | L
BR00N2500 | 250 | 225 | 280 | 395 | 34 | 350 | 22 | 12 | M20x120 | 10 | 1.68 | 8 | L
BR00N3150 | 315 | 300 | 349 | 445 | 34 | 400 | 22 | 12 | M20x120 | 10 | 2.7 | 10 | L2

Características / especificações técnicas

• Type: METRIC SERIES FOR SOLVENT CEMENT JOINTING
• Brand: U-PVC PRESSURE FITTINGS
• Produto: flange solto (série BR00)
• Resumo: LOOSE FLANGE
• Colunas da ficha técnica: Code, d, DN, D, E, S, I, F, Drill, Bolts, PN, GR, Pack, Box
• SKUs disponíveis (exemplos): BR00N0500, BR00N0630, BR00N0750, BR00N0900, BR00N1100, BR00N1250, BR00N1400, BR00N1600, BR00N2000, BR00N2250, BR00N2500, BR00N3150
