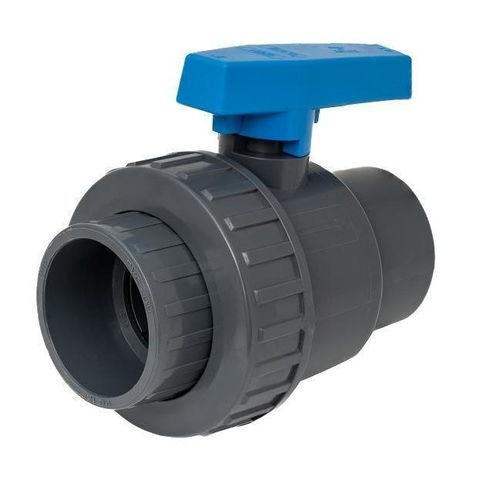

Válvula de esfera BVSL13 series

de alavancade isolamentopara água

Visão geral do produto
Válvula de esfera união simples UPVC BVSL13 projetada para isolamento de fluidos em tubulações industriais, tratamento de água e instalações químicas. Assento ajustável e extremidades macho lisas BS para instalação e manutenção simplificadas.

Informações do produto

• Brand: U-PVC Ball Valves
• Categoria: Válvulas de esfera UPVC
• Modelo: BVSL13
• Material: UPVC (cloreto de polivinila não plastificado)

Ficha técnica
Code | d | DN | L | Z | H | A | B | C | E | F | Class | PN | Gr | Pack | BOX
BVSL13N0200 | 1/2" | 15 | 16 | 44 | 76 | 50 | 10 | 48 | 39 | 19 | E | 16 | 105 | 60 | S
BVSL13N0250 | 3/4" | 20 | 19 | 52 | 90 | 60 | 11 | 54 | 47 | 22 | E | 16 | 170 | 90 | M
BVSL13N0320 | 1" | 25 | 22 | 58 | 102 | 68 | 13 | 62 | 55 | 25 | E | 16 | 250 | 60 | M
BVSL13N0400 | 1 1/4" | 32 | 26 | 66 | 118 | 80 | 18 | 75 | 60 | 30 | E | 16 | 370 | 35 | M
BVSL13N0500 | 1 1/2" | 40 | 31 | 74 | 136 | 96 | 20 | 87 | 68 | 35 | E | 16 | 448 | 24 | M
BVSL13N0630 | 2" | 50 | 38 | 92 | 168 | 116 | 20 | 101 | 80 | 40 | E | 16 | 784 | 12 | M
BVSL13N0750 | 2 1/2" | 65 | 44 | 126 | 214 | 145 | 25 | 123 | 90 | 45 | D | 16 | 1460 | 4 | M
BVSL13N0900 | 3" | 80 | 51 | 138 | 240 | 166 | 28 | 138 | 100 | 50 | D | 10 | 2320 | 3 | M
BVSL13N1100 | 4" | 100 | 61 | 153 | 275 | 210 | 28 | 160 | 120 | 60 | D | 10 | 3832 | 2 | M

Resumo
Válvula de esfera união simples com assento ajustável e extremidades macho lisas BS, disponível em DN 15–100. Aplicações típicas: tubulações industriais, tratamento de água, linhas químicas e instalações de processo.

Características / especificações técnicas

• Tipo: Válvulas de esfera UPVC
• Brand: U-PVC Ball Valves
• Modelo: BVSL13
• Características: união simples, assento ajustável, extremidades macho lisas BS
• Diâmetros nominais disponíveis (DN): 15, 20, 25, 32, 40, 50, 65, 80, 100
• Classe de pressão: PN16 para DN 15–65; PN10 para DN 80–100 (ver ficha técnica)
• Tabela dimensional/ficha técnica: fornecida acima para cada código/variante
