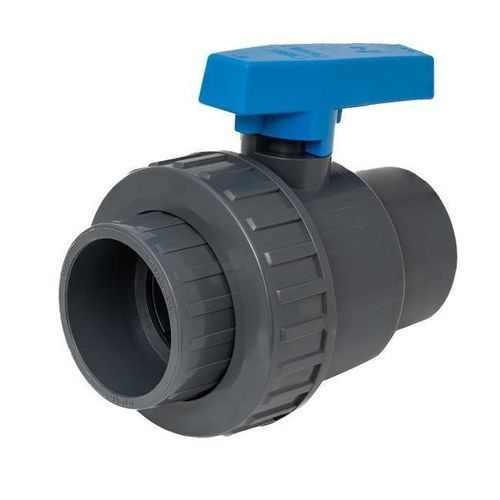

Válvula de esfera BVSL10 series

de alavancafêmeade assento

Nome do produto
BVSL10

Descrição curta
Válvula de esfera UPVC com união simples, assento ajustável e extremidades fêmea lisas

Informações do produto

• Brand: U-PVC Ball Valves
• Category: UPVC Ball Valves
• SKU:

Ficha técnica / Tabela dimensional
Code | d | DN | L | Z | H | A | B | C | E | F | PN | Gr | Pack | BOX
BVSL10N0200 | 20 | 15 | 16 | 44 | 76 | 50 | 10 | 48 | 39 | 19 | 16 | 110 | 60 | S
BVSL10N0250 | 25 | 20 | 19 | 52 | 90 | 60 | 11 | 54 | 47 | 22 | 16 | 170 | 90 | M
BVSL10N0320 | 32 | 25 | 22 | 58 | 102 | 68 | 13 | 62 | 55 | 25 | 16 | 250 | 60 | M
BVSL10N0400 | 40 | 32 | 26 | 66 | 118 | 80 | 18 | 75 | 60 | 30 | 16 | 370 | 35 | M
BVSL10N0500 | 50 | 40 | 31 | 74 | 136 | 96 | 20 | 87 | 68 | 35 | 16 | 560 | 24 | M
BVSL10N0630 | 63 | 50 | 38 | 92 | 168 | 116 | 20 | 101 | 80 | 40 | 16 | 980 | 12 | M
BVSL10N0750 | 75 | 65 | 44 | 126 | 214 | 145 | 25 | 123 | 90 | 45 | 10 | 1825 | 5 | M
BVSL10N0900 | 90 | 80 | 51 | 138 | 240 | 166 | 28 | 138 | 100 | 50 | 10 | 2900 | 3 | M
BVSL10N1100 | 110 | 100 | 61 | 153 | 275 | 210 | 28 | 160 | 120 | 60 | 10 | 4790 | 2 | M

Observações
Válvulas UPVC, projeto de válvula de esfera com união simples, assento ajustável e extremidades fêmea lisas. As variantes na ficha técnica correspondem a diferentes tamanhos (códigos) com seus detalhes dimensionais e de embalagem.

Características / especificações técnicas

• Tipo: UPVC Ball Valves
• Projeto: válvula de esfera com união simples e assento ajustável
• Conexões de extremidade: extremidades fêmea lisas
• Materiais: UPVC (padrão da família de produto)
• Tamanhos disponíveis / Códigos: BVSL10N0200, BVSL10N0250, BVSL10N0320, BVSL10N0400, BVSL10N0500, BVSL10N0630, BVSL10N0750, BVSL10N0900, BVSL10N1100
• Dimensões-chave por código: d, DN, L, Z, H, A, B, C, E, F
• Informações de embalagem e peso na ficha técnica (Gr, Pack, BOX)
