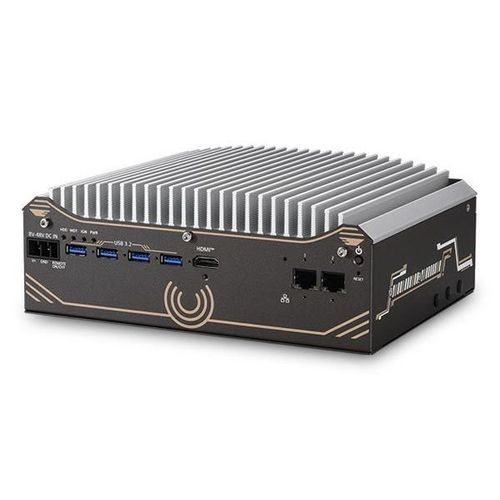

Computador de expansão Nuvo-11501

edgeIAde inferência de IA

Introdução O Nuvo-11501 é um computador de IA incorporado económico, compacto e sem ventoinha, alimentado por um processador Intel® Core™ Ultra série 200S. É uma solução ideal para aplicações de visão de máquina ou automação de fábrica que exigem desempenho de CPU de ponta, eficiência de custos, E/S mínima e opções de armazenamento flexíveis. Equipado com os mais recentes processadores Core™ Ultra 200S, o Nuvo-11501 oferece quase 120% do desempenho e consome apenas 80% da energia em comparação com a geração anterior, graças à avançada tecnologia de processo de 3nm da TSMC. Além do desempenho superior da CPU, a série Core™ Ultra 200S também possui uma Unidade de Processamento Neural (NPU) integrada, fornecendo recursos aprimorados de inferência de IA juntamente com algoritmos baseados em regras para atender às demandas de aplicações modernas de visão mecânica. O Nuvo-11501 oferece funções de E/S essenciais para as necessidades das aplicações industriais, incluindo portas duplas de 2,5 GbE, portas de ecrã duplas e quatro portas USB 3.2. Além disso, possui uma ranhura Gen4 x4 M.2 NVMe para operações de leitura/escrita de SO de alta velocidade, juntamente com um compartimento SSD/HDD interno de 2,5"/3,5" para armazenamento de alta capacidade - ideal para registo de dados ou gravação de vídeo. Para expansão interna, fornece duas ranhuras mPCIe e uma ranhura M.2 E-Key para adicionar portas COM, Wi-Fi ou conetividade 5G/4G LTE. Combinando um design térmico comprovado com funcionalidade de E / S essencial, o Nuvo-11501 oferece uma solução de computação robusta, compacta e econômica, adaptada a uma ampla gama de aplicações industriais.

• Suporta CPU Intel® Core™ Ultra série 200S 35W/ 65W LGA1851
• Pegada compacta de 212 x 165 x 80 mm
• Funcionamento sem ventoinha de -10°C a 60°C
• Até 64GB de memória DDR5 6400
• Entrada DC de gama ampla de 8V a 48V
• 2x 2.5GbE e 4x USB3.2 Gen1 com bloqueio de parafuso
• Suporta 1x M.2 2280 Gen4x4 NVMe e 1x 3.5"/2.5" SATA HDD/SSD storage
• HDMI + DP dual display outputs

Especificação Núcleo do sistema Processador: Suporta CPU Intel® Core™ Ultra série 200S (soquete LGA 1851), 35W e 65W TDP - Intel® Core™ Ultra 9 285/285T - Intel® Core™ Ultra 7 265/265T - Intel® Core™ Ultra 5 245/245T Chipset: Hub controlador da plataforma Intel® H810 Gráficos: Gráficos Intel Xe LPG integrados Motor de IA: Unidade de processamento neural integrada Memória: Até 64 GB de memória DDR5 6400 através de uma ranhura SODIMM TPM: fTPM 2.0 (padrão) / dTPM 2.0 (opcional) Interface de E/S Ethernet: 2x portas Ethernet 2.5GBASE-T com fecho de rosca por controladores Intel® I226-V GbE. A porta 2 suporta Wake-on-LAN (WOL) USB: 4x portas USB 3.2 Gen1 (5 Gbps) com fecho de rosca, 2x portas USB 2.0 Porta de vídeo (gráficos integrados): 1x HDMI, com suporte de resolução 3840 x 2160; 1x DisplayPort, com suporte de resolução 3840 x 2160 (A DisplayPort não suporta DP++. Utilize um adaptador DP para HDMI ativo para obter uma saída HDMI) Porta série: 1x portas RS-232/422/485 programáveis por software (COM1); 3x portas RS-232 de 3 fios (COM2/ 3/ 4) ou 1x porta RS-422/ 485 (COM2) Barramento de expansão interno Mini PCI Express: 2x tomadas mini PCI Express de tamanho normal com tomadas SIM internas M.2 E: 1x tomada de chave M.2 2230 E para módulo WiFi Interface de armazenamento SATA HDD: 1x porta SATA interna para 1x HDD de 3,5" ou 1x HDD/SSD de 2,5 M.2 M: 1 tomada de chave M.2 2280 M (PCIe Gen4x4) para SSD NVMe Fonte de alimentação Entrada CC: 1x bloco de terminais de 3 pinos para entrada de 8V a 48V DC com controlo de potência de ignição opcional [1] Mecânica Dimensão: 212 mm (L) x 165 mm (P) x 80 mm (A) Peso: 2,5 kg (excluindo o kit de montagem na parede) Montagem: Montagem na parede (opcional) ou montagem em calha DIN (opcional) Ambiente Temperatura de funcionamento: Com CPU de 35W -10°C a 60°C [2]; Com CPU de 65W (recomenda-se a instalação do kit de ventoinha opcional) -10°C a 60°C [2]/[3] Temperatura de armazenamento: -40°C ~ 85°C Humidade: 10%~90%, sem condensação Vibração: MIL-STD-810H, Método 514.8, Categoria 4 Choque: MIL-STD-810H, Método 516.8, Procedimento I EMC: CE/FCC Classe A, de acordo com EN 55032 & EN 55035 [1] A corrente máxima de entrada para cada pino é de 20A [2] Para temperaturas de funcionamento inferiores a zero, é necessário um disco rígido ou um disco de estado sólido (SSD) de temperatura elevada. [3] Para CPUs de 65W, o kit de ventoinha opcional é recomendado para funcionamento a temperaturas ambiente superiores a 50°C. Informações de encomenda Nuvo-11501: Computador compacto sem ventoinha Intel® Core™ Ultra 200S com 2x 2.5GbE, 4x USB 3.2 Acessórios opcionais DINRAIL-31: Conjunto de montagem em calha DIN para as séries Nuvo-11501 e Nuvo-9501 Wmkit-H-Nuvo9501: Conjunto de montagem em parede para as séries Nuvo-11501 e Nuvo-9501 AccsyBx-FAN-Nuvo11531_11501: Kit de ventoinha com ventoinha de 92 mm x 92 mm para as séries Nuvo-11588/Nuvo-11531/Nuvo-11501 PA-160W-OW 160W: Adaptador de alimentação AC-DC 20V/8A; 18AWG/120cm; terminais de extremidade do cabo para bloco de terminais, temperatura de funcionamento: -30°C a 70°C. PA-280W-ET2: Adaptador de alimentação CA/CC de 280W 24V/ 11,67A; 16AWG/ 100cm; terminais de extremidade do cabo para bloco de terminais, temperatura de funcionamento: -30°C a 60°C. (recomendado para CPU de 65W) Caraterísticas / Especificações Técnicas

• Suporta CPU Intel® Core™ Ultra série 200S 35W/ 65W LGA1851
• Pegada compacta de 212 x 165 x 80 mm
• Funcionamento sem ventoinha de -10°C a 60°C
• Até 64GB de memória DDR5 6400
• Entrada DC de gama ampla de 8V a 48V
• 2x 2.5GbE e 4x USB3.2 Gen1 com bloqueio de parafuso
• Suporta 1x M.2 2280 Gen4x4 NVMe e 1x armazenamento SATA HDD/SSD de 3,5"/2,5"
• Saídas de ecrã duplas HDMI + DP
• Gráficos Intel Xe LPG integrados
• Unidade de processamento neural (NPU) integrada
• 2x tomadas mini PCI Express de tamanho normal com tomadas SIM internas
• 1x M.2 tomada de chave 2230 E para módulo WiFi
• 1x porta SATA interna para 1x disco rígido de 3,5" ou 1x disco rígido/SSD de 2,5"
• 1x M.2 2280 M (PCIe Gen4x4) para SSD NVMe
• 1x bloco de terminais conectável de 3 pinos para entrada de 8V a 48V DC com controle de energia de ignição opcional
• Montagem em parede (opcional) ou em trilho DIN (opcional)
• Temperatura de operação: -10°C a 60°C (com CPU de 35W ou 65W, kit de ventilador recomendado para 65W acima de 50°C)
• Temperatura de armazenamento: -40°C ~ 85°C
• Umidade: 10%~90%, sem condensação
• Vibração: MIL-STD-810H, Método 514.8, Categoria 4
• Choque: MIL-STD-810H, Método 516.8, Procedimento I
• EMC: CE/FCC Classe A, de acordo com EN 55032 & EN 55035
