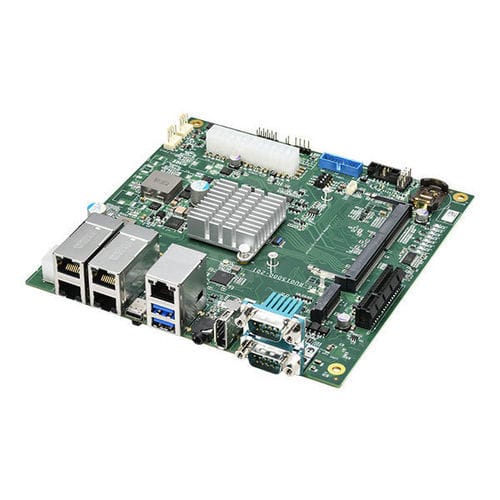

Placa de suporte mini-ITX Jemii-150 series

Edge AIindustrial

Introdução
A série Jemii-150 é uma placa carrier Mini-ITX para módulos NVIDIA Jetson Orin NX e Orin Nano, concebida para simplificar a integração em aplicações industriais de edge AI. Oferece alinhamento BSP com o Jetson Orin Nano Dev Kit e suporte para flash direto via NVIDIA SDK Manager, facilitando a portabilidade e a migração de software. O formato Mini-ITX permite o uso de chassis, soluções térmicas e fontes de alimentação padrão para uma integração mecânica simplificada.

Principais características

• Formato Mini-ITX (170 mm x 170 mm)
• Suporta módulos NVIDIA Jetson Orin NX e Orin Nano (Super Mode ativado)
• Alinhamento BSP com Orin Nano Dev Kit; pronto para flash via NVIDIA SDK Manager
• 4x GbE geridos por Intel® I350-AM4 com capacidade PoE++ + 1x GbE fornecido pelo módulo
• 1x slot de expansão PCIe Gen3 x4 e 1x M.2 M-key 2280 (PCIe Gen4 x1) para NVMe

Visão geral / Capacidades industriais
Projetada para aplicações industriais de edge AI, a Jemii-150 opera numa ampla faixa de temperatura de -25°C a 70°C. As opções de alimentação variam conforme a variante: entrada DC 9–32 V (Jemii-150D-PoE) ou suporte ATX padrão (Jemii-150A e Jemii-150A-PoE). As I/O incluem um orçamento PoE++ partilhado, I/O digitais isolados, portas seriais configuráveis por hardware e um slot PCIe para expansão de funções. Variantes selecionadas incluem Allxon para gestão remota out-of-band (OOB) e a Jemii-150D-PoE adiciona CAN 2.0 para integração com AMR/logística autónoma.

Resumo de interfaces (selecionadas)
Processador: NVIDIA Jetson Orin™ NX SOM ou NVIDIA Jetson Orin™ Nano SOM
Memória: 16GB/8GB LPDDR5 @ 3200 MHz no SOM (Orin NX) / 8GB/4GB LPDDR5 @ 2133 MHz no SOM (Orin Nano)
Ethernet: 4x GbE (Intel® I350-AM4, compatível PoE++) + 1x GbE do módulo Jetson
Capacidade PoE: IEEE 802.3bt PoE++ Tipo 3/4 PSE compatível; até 90W por porta, 100W de orçamento total; compatível com PDs 802.3at e 802.3af
USB: 2 x USB 3.2 Gen1; 1 x OTG Type-C
Série: 1x RS-232/422/485 configurável por hardware (painel) + 1x RS-232 (header interno em algumas variantes)
Vídeo: 1x DisplayPort 1.2
I/O digitais: 3x DI isolados + 3x DO isolados
Áudio: 1x jack 3.5 mm (mic-in / speaker-out)
Armazenamento: 1x M.2 M-key 2280 (PCIe Gen4 x1) para NVMe SSD
PCIe: 1x slot PCIe Gen3 x4
I2C: 1x I2C (header pinos 2.54 mm)
CAN Bus: 1x CAN 2.0 (header interno) — apenas no Jemii-150D-PoE
Ventoinha: 2x conectores de ventoinha (2.54 mm) + 1x conector de ventoinha do módulo Orin (1.25 mm)
Frontal / Diversos: conector painel frontal; seleção ATX/AT por jumper; UART de debug; pinos internos 5V e terra

Alimentação / Mecânica / Ambiental
Alimentação: Jemii-150D-PoE: 9–32 V DC; Jemii-150A-PoE: ATX + PCIe 6-pin; Jemii-150A: ATX
Dimensões: Mini-ITX 170 mm x 170 mm
Peso: aprox. 200 g
Temperatura de funcionamento: -25°C a 70°C
Temperatura de armazenamento: -40°C a 85°C
EMC / Certificação: CE / FCC Classe A (EN 55032 & EN 55035)

Informação de encomenda (variantes)

• Jemii-150D-PoE: carrier Mini-ITX Jetson, 4x GbE PoE++, 1x GbE, PCIe, entrada 9–32 V DC
• Jemii-150A-PoE: carrier Mini-ITX Jetson, 4x GbE PoE++, 1x GbE, PCIe, suporte ATX + ATX 6-pin
• Jemii-150A: carrier Mini-ITX Jetson, 5x GbE e PCIe, suporte ATX
• Jemii-150A-PoE-Box: Jemii-150A-PoE com chassis Mini-ITX selecionado e fonte Flex ATX
• Jemii-150A-Box: Jemii-150A com chassis Mini-ITX selecionado e fonte Flex ATX

Acessórios opcionais (exemplos)

• AccsyBx-Orin NX/Nano Cooler — kit de refrigeração para módulo Orin NX/Nano
• PS-250W-ATX — adaptador de alimentação Flex ATX 250W para Jemii-150A / Jemii-150A-PoE
• PA-160W-OW — adaptador AC-DC 160W (20V 8A) para Jemii-150D-PoE
• Cbl-IDC210F-DB9M-20CM1 — cabo 10-pin fêmea para DB9 macho, 20 cm

Especificações técnicas

• Formato: Mini-ITX (170 mm x 170 mm)
• Módulos suportados: NVIDIA Jetson Orin NX e Orin Nano (Super Mode ativado)
• Compatibilidade SOM: alinhado BSP com NVIDIA Jetson Orin Nano Dev Kit; suporta flash via NVIDIA SDK Manager
• LAN: 4x GbE (Intel I350-AM4) + 1x GbE do módulo Jetson
• PoE: IEEE 802.3bt Tipo 3/4 PSE; até 90W por porta; orçamento total 100W
• Expansão: 1x PCIe Gen3 x4; 1x M.2 M-key 2280 (PCIe Gen4 x1)
• USB: 2 x USB 3.2 Gen1; 1 x OTG Type-C; 2x headers USB 3.2 Gen1 internos
• Série: RS-232/422/485 configurável por hardware; header RS-232 interno em algumas variantes
• DIO: 3x DI isolados, 3x DO isolados
• Áudio: mic-in e speaker-out via jack 3,5 mm
• CAN (variante): CAN 2.0 (Jemii-150D-PoE)
• Opções de alimentação: 9–32 V DC (Jemii-150D-PoE) ou ATX (Jemii-150A / A-PoE)
• Temp. operação: -25°C a 70°C; Temp. armazenamento: -40°C a 85°C
• Peso: ~200 g
• EMC: CE / FCC Classe A segundo EN 55032 & EN 55035
• Gestão de variantes: Jemii-150A / Jemii-150A-PoE incluem Allxon OOB remote management; Jemii-150D-PoE adiciona CAN para casos de uso AMR
