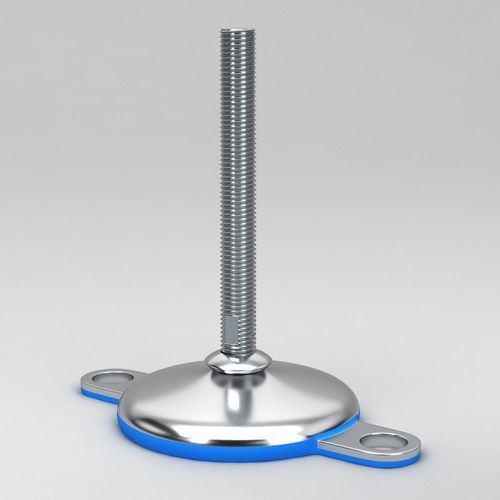

Pé para aparelho HLF series

para transportadorpara máquina-ferramentapara máquina de processamento de alimentos

Visão geral
Pés niveladores série HLF com duas placas de bloqueio ao solo e fuso totalmente roscado proporcionam ancoragem segura, ajuste preciso de altura e redução de vibração para equipamentos industriais. Projetados para ambientes higiênicos e resistentes à corrosão, indicados para indústrias alimentícia, farmacêutica e linhas de processo industriais.

Características e vantagens

• Duplas placas de bloqueio ao solo para ancoragem segura e maior estabilidade.
• Fuso totalmente roscado para ajuste de altura preciso e nivelamento confiável em pisos irregulares.
• Design arredondado e higiênico que facilita a limpeza em áreas sanitárias.
• Base em borracha NBR vulcanizada que reduz vibrações e fornece propriedades antiderrapantes.
• Compensação de inclinação até 10° para desalinhamentos de piso ou equipamento.

Materiais

• Chapa base: aço inoxidável AISI 304 ou AISI 316.
• Fuso: aço inoxidável A2-70 ou A4-70.
• Base de borracha: NBR (borracha nitrílica, CAS n.º 9005-98-5), vulcanizada, compatível com FDA (FDA CFR 21 177.2600) com ID de lote para rastreabilidade.
• Todos os materiais são altamente resistentes a produtos químicos, agentes de limpeza comuns, óleos e gorduras.

Dimensões (tipos de base)
Tipo de base | Diâmetro da base D | Carga nominal
HLF 62 | 60 mm | 7.000 N
HLF 82 | 80 mm | 15.000 N
HLF 102 | 100 mm | 20.000 N
HLF 122 | 120 mm | 30.000 N

Roscas do fuso HLF
M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48

Comprimentos do fuso HLF (L)
50 mm | 70 mm | 100 mm | 120 mm | 150 mm | 180 mm | 200 mm | 230 mm | 280 mm | 330 mm

Personalização e opções
Outros comprimentos de fuso e formas de rosca (incluindo roscas em polegadas e roscas especiais como trapezoidais) estão disponíveis mediante consulta. Para encomendas grandes, a base e os fusos podem ser fornecidos separadamente para maior flexibilidade.

Aplicações
Transportadores, misturadores, enchedoras e linhas de produção pesadas em processamento de alimentos, farmacêutica, biotecnologia e embalagem que exigem soluções de nivelamento higiênicas e resistentes à corrosão.

Especificações técnicas

• Série: HLF series.
• Design: design higiênico arredondado com duas placas de bloqueio ao solo.
• Cargas nominais: 7.000 N a 30.000 N dependendo do tipo de base.
• Diâmetros da base: 60 mm, 80 mm, 100 mm, 120 mm.
• Roscas do fuso: M12–M48.
• Comprimentos do fuso: 50–330 mm (várias opções).
• Material da chapa base: AISI 304 ou AISI 316.
• Material do fuso: A2-70 ou A4-70.
• Base de borracha: NBR vulcanizada, compatível com FDA CFR 21 177.2600.
• Compensação máxima de inclinação: até 10°.
