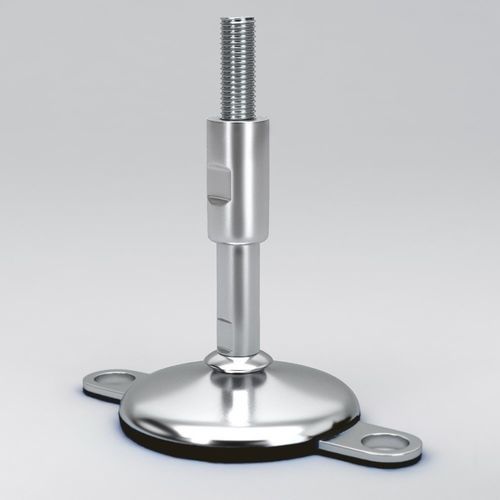

Pé de máquina HMF series

para aparelhopara máquina de processamento de alimentosem borracha nitrílica

Visão geral
Pés de máquina de design higiénico com geometria arredondada e base de borracha vulcanizada para redução de vibração e comportamento antideslizante. Versão extra-higiénica disponível com certificado FDA (FDA CFR 21 177.2600) e ID de lote único para rastreabilidade alimentar. Indicados para indústrias alimentar, farmacêutica e biotecnológica onde a limpeza e controlo de contaminação são críticos.

Características e vantagens

• Design arredondado e higiénico que facilita a limpeza
• Duas placas de bloqueio ao solo para maior ancoragem, estabilidade e controlo de vibrações
• Eixo/fuso protegido (manga) que evita a entrada de sujidade, pó e contaminantes
• Projetado para apoiar a conformidade com recomendações de higiene EHEDG e 3-A
• Construção em aço inoxidável resistente à corrosão, adequada para zonas de lavagem
• Base de borracha vulcanizada para amortecimento de vibrações e comportamento antideslizante
• Altura regulável para nivelamento preciso em pisos irregulares
• Baixa manutenção para reduzir tempos de paragem

Materiais

• Placa base: aço inox AISI 304 ou AISI 316
• Fuso: aço inox A2-70 ou A4-70
• Base de borracha: NBR vulcanizado (borracha nitrílica, CAS n.º 9005-98-5), certificado FDA conforme FDA CFR 21 177.2600
• Todos os materiais são altamente resistentes a agentes de limpeza comuns, produtos químicos, óleos e gorduras

Tamanhos
Tipo de base | Diâmetro da base D | Carga nominal
HMF 62 | 60 mm | 7.000 N
HMF 82 | 80 mm | 15.000 N
HMF 102 | 100 mm | 20.000 N
HMF 122 | 120 mm | 30.000 N


Diâmetros de fuso e manga
M16 | M20 | M24 | M30 | M36 | M42 | M48


Comprimento do fuso (L) e comprimento da manga (H)
L = 135 mm H = 55 mm — Mín 80 mm a Máx 120 mm
L = 175 mm H = 75 mm — Mín 100 mm a Máx 160 mm
L = 215 mm H = 95 mm — Mín 120 mm a Máx 200 mm
L = 255 mm H = 115 mm — Mín 140 mm a Máx 240 mm
L = 295 mm H = 125 mm — Mín 180 mm a Máx 280 mm


Entrega e opções

• Para encomendas de grande volume, a base e os fusos podem ser fornecidos separadamente para oferecer flexibilidade conforme diferentes tamanhos de fuso
• Opções de roscas: incluem as roscas métricas listadas; outros tipos de rosca ou roscas personalizadas (ex. trapezoidal) disponíveis mediante pedido

Características / especificações técnicas

• Série de modelos: HMF series
• Design: design higiénico arredondado com fuso protegido e 2 placas de bloqueio ao solo
• Conformidade / Certificados: FDA CFR 21 177.2600 (base de borracha); projetado para apoiar requisitos EHEDG e 3-A
• Material da base: AISI 304 ou AISI 316
• Material do fuso: A2-70 ou A4-70
• Base em borracha: NBR (CAS n.º 9005-98-5), certificado FDA
• Cargas nominais: HMF 62 = 7.000 N; HMF 82 = 15.000 N; HMF 102 = 20.000 N; HMF 122 = 30.000 N
• Diâmetros de fuso: M16, M20, M24, M30, M36, M42, M48
• Comprimentos fuso/manga: combinações L/H com respetivos intervalos de ajuste min/max
• Compensação de inclinação: até 10°
• Resistência: elevada resistência a agentes de limpeza, produtos químicos, óleos e gorduras
