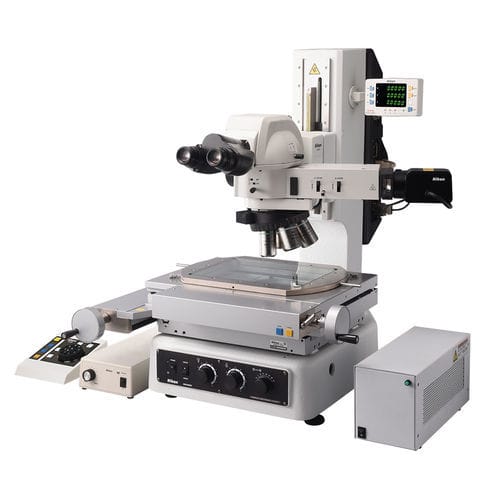

Estereomicroscópio óptico MM series

de mediçãopara inspeçãopara controle da qualidade

Visão geral
Conjunto de microscópios de medição manuais de precisão para aplicações industriais de medição e análise de imagem. Projetados para garantir captura de dados repetível e fluxo de trabalho simples para inspeção, medição e verificação de características 2D e 3D em diversos componentes.

Construção de alta precisão
Construção mecânica de precisão com controlo digital que oferece elevada precisão de medição e repetibilidade consistente para aplicações em linha e controlo de qualidade. Equipamentos concebidos para longa vida útil e desempenho estável entre operadores.

Desempenho óptico
O sistema de objetivas Nikon CFI60-2 proporciona longas distâncias de trabalho, imagens de campo plano e elevado contraste, com design telecêntrico para reduzir erros de medição. Suporta brightfield, darkfield, polarizado (POL) e contraste de interferência diferencial (DIC) para medir características de baixo contraste com precisão.

Iluminação
Iluminadores diascópicos LED reais com fontes branca e verde comutáveis sem necessidade de filtro. A intensidade é controlável a partir do instrumento ou via PC. A iluminação LED assegura temperatura de cor constante e elimina a necessidade de substituir lâmpadas.

Mesas de medição e capacidade
Seis tamanhos de mesa disponíveis para MM-800N (de 12" x 8" / 300×200 mm até 2" x 2" / 50×50 mm). Três mesas menores até 6" x 4" (150×100 mm) são compatíveis com MM-400N. As maiores incluem controlo de rotação fino para alinhamento preciso. MM-800N suporta componentes grandes, pesados e altos (ex.: curso XY 300×200 mm, até 20 kg, altura 200 mm acima do vidro da mesa).

Controlador e software
A interface do controlador MM transfere definições de iluminação LED, coordenadas XY e dados do eixo Z para a unidade de processamento DP-E1A e para o software E-MAX. DP-E1A combina precisão e facilidade de uso; ficheiros de treino e medição podem ser exportados por USB. E-MAX fornece uma GUI unificada para ferramentas de medição, processamento de dados e exportação.

Modularidade e acessórios
Sistema modular com duas opções óticas e uma ampla gama de acessórios dedicados para optimizar desempenho de medição e fluxos de inspeção. Opción Focusing-Aid (FA) projeta padrões para permitir focagem Z repetível e reduzir variações entre operadores.

Destaques

• Construção mecânica precisa e repetível com longa vida útil
• Sistema de objetivas Nikon CFI60-2: longa distância de trabalho, óptica telecêntrica e múltiplos modos de contraste (BF, DF, POL, DIC)
• Iluminação LED diascópica verdadeira com fontes branca e verde; controlo de intensidade pelo instrumento ou PC
• Controlo do diafragma de abertura no iluminador diascópico para optimizar contraste e resolução
• Ampla gama de mesas de medição (seis para MM-800N; três menores compatíveis com MM-400N)
• Controlo fino de rotação nas maiores mesas para alinhamento preciso
• Capacidade para peças grandes e pesadas (ex. MM-800N: 300×200 mm, até 20 kg, 200 mm de altura)
• Interface do controlador MM para transferir dados de mesa e iluminação para DP-E1A e PC
• Unidade DP-E1A e software E-MAX para processamento de medições e exportação USB
• Opcional: Focusing-Aid (FA) para melhorar a repetibilidade no eixo Z

Aplicações
Inspeção e medição dimensional de componentes em indústrias como a eletrónica (alturas de wire-bond), pinos e conectores, e outras aplicações que exigem medições 2D/3D precisas e repetíveis.

Especificações técnicas

• Série: MM-400N e MM-800N
• Tipos de medição: medição de características 2D e 3D, análise de imagem
• Sistema de objetivas: Nikon CFI60-2 (suporta BF, DF, POL, DIC)
• Iluminação: LED diascópica (branca e verde), intensidade controlável pelo instrumento ou PC
• Controlo de abertura: diafragma no iluminador diascópico
• Mesas (ex.): MM-800N 12" x 8" a 2" x 2" (300×200 mm a 50×50 mm); MM-400N compatível com mesas até 6" x 4" (150×100 mm)
• Funções das mesas: controlo de rotação fino nas maiores mesas
• Capacidade máxima (MM-800N exemplo): até 20 kg; altura até 200 mm acima do vidro
• Processamento de dados: DP-E1A; software E-MAX para GUI, processamento e exportação
• Conectividade/exportação: ficheiros de treino/medição exportáveis por USB (DP-E1A)
• Opcionais: Focusing-Aid (FA) para focagem Z repetível
• Sistema: arquitectura modular com ampla compatibilidade de acessórios
