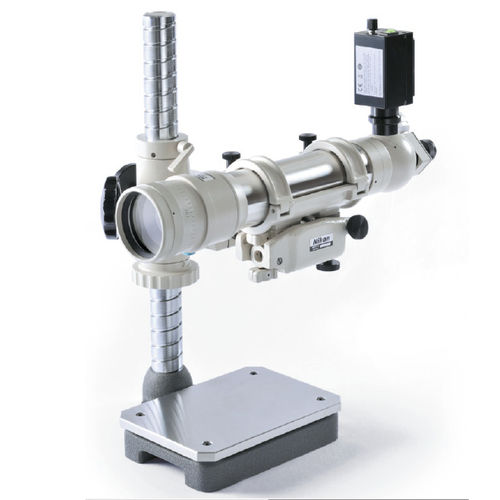

Autocolimador visual 6 series

de alta velocidade

Descrição
Os autocolimadores 6B-LED e 6D-LED são instrumentos ópticos manuais de alta precisão para medições angulares sem contato e verificação de alinhamento. O 6B-LED apresenta imagem em campo claro atrás do retículo; o 6D-LED fornece imagem em campo escuro para maior contraste e redução de brilho da amostra. Ambos os modelos permitem inspeções rápidas e repetíveis de retidão, planaridade, pequenas variações angulares e precisão de rotação.

Aplicações

• Verificação de alinhamento linear e retidão
• Detecção e quantificação de pequenas variações angulares e excentricidades
• Medição de curvaturas convexas e côncavas e cálculo do raio de curvatura
• Avaliação da planaridade de componentes e comparação com planos de referência
• Medição de alturas de características e precisão de rotação de mesas giratórias e cabeçotes divisores
• Verificações por comparador e medição de deflexão em peças com movimentos muito pequenos

Destaques do produto

• Dois modelos: 6B-LED (campo claro) e 6D-LED (campo escuro) conforme as condições de contraste e reflexo
• Contraste em campo claro/campo escuro permite medições simultâneas em dois eixos para alinhamento rápido
• Anel de ajuste grande para corrigir a curvatura da imagem e quantificar o raio de curvatura
• Unidade de iluminação LED retrofit disponível para melhor controlo de iluminação
• Operação rápida e repetível com alta resolução angular para tarefas de inspeção industrial

Acessórios

• Espelhos de calibração (espelhos planos e de referência)
• Unidade de iluminação LED retrofit
• Mala de transporte e coberturas de proteção

Especificações técnicas

• Ampliação do telescópio: 38×
• Objetiva: F = 700 mm; abertura efetiva: 70 mm
• Faixa de medição: 30 minutos de arco (eixos vertical e horizontal)
• Leitura mínima: 0,5 segundos de arco
• Sistema de leitura: ajuste visual no campo de visão e leitura em micrômetro
• Precisão de medição: 0,5 s de arco em ±5 minutos de arco; 1 s de arco em ±30 minutos de arco
• Campo de visão: 6B-LED = campo claro; 6D-LED = campo escuro
• Fonte de luz: LED
• Alimentação: 12V 5A (adaptador AC necessário) ou 2 × pilhas AA
• Dimensões (corpo principal): diâmetro externo do suporte do barril da objetiva 68 mm; comprimento total aprox. 490 mm
• Peso (incluindo suporte): aprox. 32 kg
