Componente ótico para fibras óticas LV series

optomecânicomodular

Visão geral
Conjunto de componentes modulares de iluminação e epi‑iluminadores universais para microscópios compostos industriais Nikon série LV. A página descreve opções de iluminação halógena, por fibra, LED e fluorescência, e a compatibilidade com microscópios verticais LV.

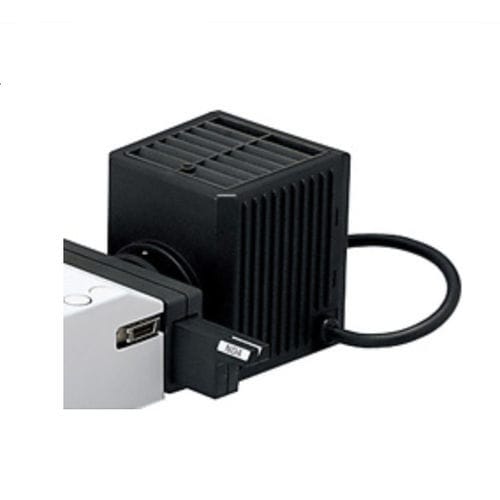

Iluminador halógeno
Porta‑lâmpada halógeno de alta intensidade 12 V‑50 W: LV‑LH50PC. Embora nominalmente 12 V‑50 W, a saída luminosa é equivalente ou superior à de algumas fontes 12 V‑100 W. O baixo consumo permite um design compacto do microscópio e reduz o desfoco induzido pelo calor.

Iluminação por fibra

• Iluminador de fibra HG pré‑centralizado — Intensilight (para LV‑UEPI2 / LV‑UEPI2A).
• Não é necessário recentrar ou ajustar foco após a substituição da lâmpada.
• A fonte pode ser colocada remotamente para reduzir calor e ruído elétrico no microscópio.
• Seis níveis de intensidade (3%–100%) e obturador integrado.
• Vida média da lâmpada ≈ 2000 horas para minimizar substituições e custos operacionais.
• Variante motorizada recomendada para uso com LV150NA e LV100NDA.
• Controle: controlador remoto opcional ou controlo por PC via Nikon NIS‑Elements.

Sistema de iluminação LED para fluorescência D-LEDI
D‑LEDI é uma fonte LED dedicada à fluorescência para microscópios industriais verticais manuais Nikon. Equipado com LEDs de alta potência em quatro faixas de comprimentos de onda (385 nm, 488 nm, 550 nm e 621 nm). Operável via painel ergonómico ou PC (NIS‑Elements). Longa vida útil sem lâmpadas consumíveis; optimizado para ECLIPSE LV150N e LV100ND; adequado para observações com alta ampliação quando as vibrações do sistema forem baixas.

Iluminador universal
LV-UEPI-N
Iluminador epi universal que permite:

• Campo claro
• Campo escuro
• Polarização simples
• DIC
• Interferometria de feixe duplo

LV-UEPI2
Óptica avançada para uma ampla variedade de métodos de observação: campo claro, campo escuro, polarização simples, observação com compensador vermelho de primeira ordem, DIC, epi‑fluorescência (excitação UV possível), epi‑fluorescência polarizada UV e interferometria de feixe duplo. Manutenção automática das condições ótimas de iluminação (diafragma de abertura, obturador e filtros incluindo difusor e filtro ND) para permitir ao operador concentrar‑se na observação.

LV-UEPI2A (Motorizado)
Iluminador epi universal motorizado com torre de comutação de iluminação, diafragma de abertura e controlo de tensão de iluminação motorizados para reproduzir condições de iluminação com precisão e garantir consistência na captura de imagem. O diafragma é otimizado automaticamente conforme a objetiva e a técnica, com possibilidade de sobreposição manual. Quando configurado com o controlador LV‑ECON E, a iluminação pode ser ajustada a partir do controlador ou de um PC ligado.

Iluminador LED
LV-EPILED
Iluminador LED branco optimizado para observação em campo claro. Design leve e compacto. Operado através do controlador de fonte de alimentação fornecido; controlo externo possível com LV‑ECON E. Todos os iluminadores descritos são concebidos para a série LV.

Especificações técnicas / características principais

• Família de produtos: componentes modulares de iluminação para microscópios compostos industriais Nikon (série LV).
• LV‑LH50PC: nominal 12 V‑50 W; brilho comparável ou superior a 12 V‑100 W; redução do desfoco térmico; baixo consumo.
• Intensilight HG (fibra): pré‑centralizado, 6 níveis de intensidade (3%–100%), obturador integrado, vida média ≈ 2000 h; controlo remoto ou por PC; variante motorizada disponível.
• D‑LEDI: LEDs de fluorescência em 385 nm, 488 nm, 550 nm, 621 nm; longa vida útil; controlo via PC ou painel; optimizado para LV150N e LV100ND.
• LV‑UEPI‑N: suporta campo claro, campo escuro, polarização simples, DIC, interferometria de feixe duplo.
• LV‑UEPI2: optimização automática de diafragma, obturador e filtros; suporta campo claro/escuro, polarização, observação com compensador vermelho de primeira ordem, DIC, epi‑fluorescência (UV possível), epi‑fluorescência polarizada UV e interferometria de feixe duplo.
• LV‑UEPI2A: torre motorizada, diafragma motorizado e controlo de iluminação motorizado; compatível com LV‑ECON E e controlo por PC.
• LV‑EPILED: fonte LED branca para campo claro; compacto e leve; controlo externo via LV‑ECON E.
• Compatibilidade recomendada: microscópios série LV (ex.: LV150NA, LV100NDA, LV100ND, LV150N); compatibilidade parcial com alguns modelos ECLIPSE conforme a configuração.
