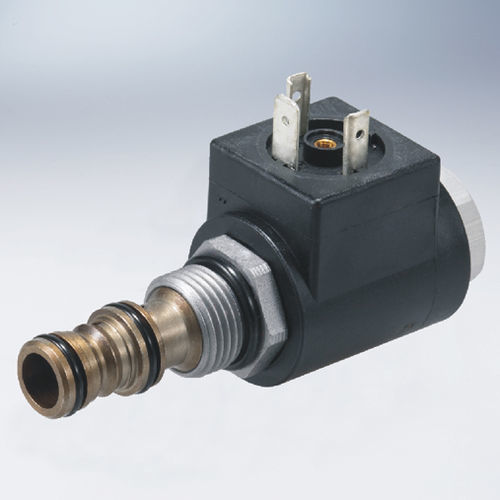

Válvula de cartucho HY-EHPR08-33

elétricahidráulicade controle

Uma válvula de redução/alívio da pressão hidráulica do tipo carretel, de rosca, de ação direta e tipo cartucho, que pode ser ajustada infinitamente numa gama prescrita utilizando uma entrada eléctrica variável. A saída de pressão corresponde à entrada de corrente contínua. Esta válvula destina-se a ser utilizada como um dispositivo limitador de pressão em aplicações exigentes. Funcionamento: O fluxo livre HY-EHPR08-33 ① a ③ quando nenhuma corrente é aplicada à bobina. Quando a bobina é energizada, ② é conectado a ①. O aumento da corrente para a bobina aumentará a pressão de controlo (reduzida) proporcional. Se a pressão em ① exceder o ajuste induzido pela bobina, a pressão de ① é aliviada para ③. Nota: a contrapressão em ③ torna-se aditiva à regulação da pressão num rácio de 1:1.
