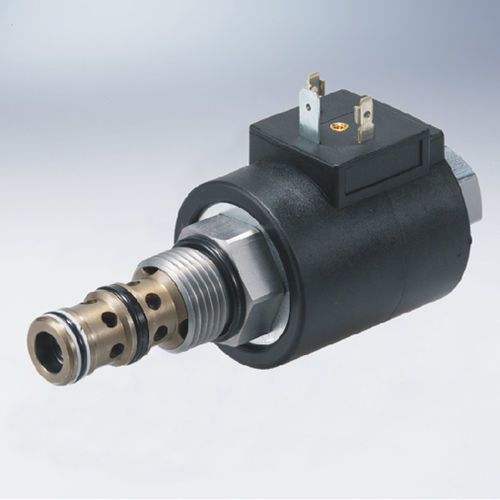

Válvula de cartucho HY-TS10-36

hidráulicade ação indiretade controle

Uma válvula hidráulica de redução/alívio do tipo carretel, aparafusada, do tipo cartucho, operada por piloto, que pode ser ajustada infinitamente numa gama prescrita utilizando uma entrada eléctrica variável. A saída de pressão é proporcional à entrada de corrente CC. Esta válvula destina-se a ser utilizada como um dispositivo limitador de pressão em aplicações exigentes. Funcionamento: Com a corrente aplicada à bobina da válvula, a TS10-36 bloqueia o fluxo de ① a ② até que esteja presente pressão suficiente em ① para abrir a secção piloto, compensando a força do solenoide induzida eletricamente. O aumento da corrente eléctrica irá aumentar a pressão de controlo (reduzida) em ①. Sem corrente aplicada ao solenoide, a válvula aliviará a pressão em ② a aproximadamente 6,9bar (100psi), relativamente à pressão em ①. A TS10-36 tem uma funcionalidade opcional de controlo manual. Isto permite que a válvula seja regulada quando se perde a alimentação eléctrica. A regulação manual é adicionada à regulação eléctrica, pelo que, ao utilizar a função de anulação manual para estabelecer uma regulação mínima, é necessário ter cuidado para evitar que o sistema fique sobrepressurizado.
