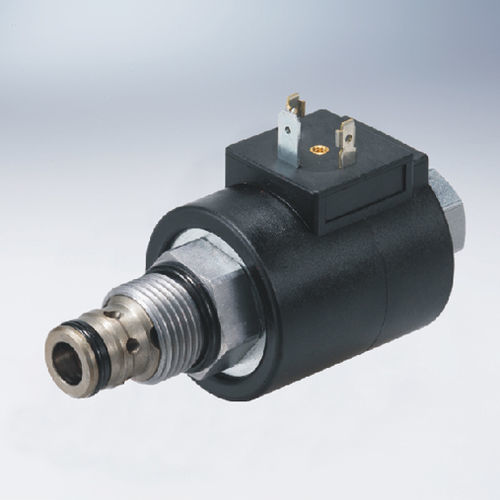

Válvula de cartucho HY-TS10-26

elétricahidráulicade ação indireta

Uma válvula de alívio hidráulico do tipo carretel, aparafusada, do tipo cartucho, operada por piloto, que pode ser ajustada infinitamente numa gama prescrita utilizando uma entrada eléctrica variável. A pressão regulada é proporcional à corrente eléctrica de entrada. Esta válvula destina-se a ser utilizada como dispositivo limitador de pressão em aplicações exigentes. Funcionamento: A TS10-26 bloqueia o fluxo de ① a ② até que esteja presente pressão suficiente em ① para abrir a secção piloto, compensando a força do solenoide induzida eletricamente. Sem corrente aplicada ao solenoide, a válvula irá aliviar a aproximadamente 6,9 bar (100 psi). O comando manual opcional permite que a válvula seja regulada quando se perde a alimentação eléctrica. A regulação manual é adicionada à regulação eléctrica. Para evitar que o sistema seja sobrepressurizado, o comando manual deve ser sempre desativado antes de aplicar energia à bobina.
