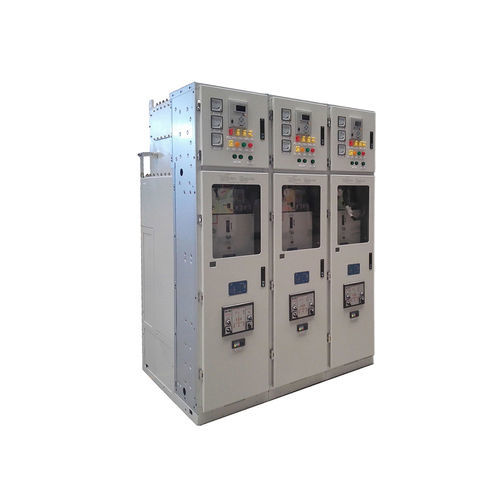

Conjunto de manobra e controle de distribuição secundária XGN75-12

de média tensãoCAcom invólucro metálico

O quadro de distribuição interior metálico isolado a gás XGN75-12 (a seguir designado por quadro insuflável XGN75-12) é um produto de alta tecnologia desenvolvido independentemente pela Tianan Electric que adopta a tecnologia de extinção de arco de vácuo e de isolamento de gás SF6. O nível técnico atingiu o nível de liderança nacional e internacional. Nível avançado. Todos os componentes vivos de alta tensão do produto são selados em uma caixa de aço inoxidável (IP67) preenchida com gás SF6 de baixa pressão (0,03 ～ 0,05MPa de pressão manométrica, 20 ℃). O interrutor principal adota um disjuntor a vácuo operado por mola com três estações. O interrutor de aterramento de isolamento do produto tem desempenho de isolamento estável e é especialmente adequado para ambientes agressivos, como alta altitude, frio intenso, umidade e poluição. Devido à pequena dimensão do produto, pode ser utilizado em locais com terrenos apertados. - Corrente nominal, corrente nominal de interrupção de curto-circuito até 40kA； - Dimensões 500×1200×2300mm; - Use extinção de arco a vácuo, isolamento de gás SF6; - Passar o teste de altitude de 4000m; - O interrutor de isolamento de três posições tem uma fratura visível; - A instalação do produto é cómoda e rápida, sem insuflação no local; - Pode ser utilizado para a saída aérea do autocarro tubular;
